SMD PLCC 3020 TOP: светодиоды для поверхностного монтажа
с верхним излучением



SMD PLCC 3020 TOP: светодиоды для поверхностного монтажа
с верхним излучением

BT45-2100 SURC
1 2

1) серия:
2) цвет излучения:
     SURC - красный
     UYOC - оранжевый
     UYC - желтый
     SYGC - зеленый 572 нм
     UBGC - зеленый 525 нм
     UBC - синий
     UPC - фиолетовый
     UWC - белый X=0,29 Y=0,28
     UWAC - теплый белый X=0,42 Y=0,43
     UFD - розовый X=0,38 Y=0,18

Светодиоды SMD типоразмера 3020 широко применяются в малогабаритной аппаратуре различного назначения

Абсолютные максимальные характеристики:
Прямой постоянный ток IF: 30 мА
Прямой импульсный ток: 150 мА
Обратное напряжение: 9 В
Мощность рассеивания: 100 мВт
Рабочая температура: -40...+85°С
Температура хранения: -40...+105°С

Параметры измерены при IF=20 мА, Tокр=+25°C

BT45-2100 серия (высота 1,3 мм):

Угол излучения 2q1/2 = 120°

Код
товара
Марка Цвет излучения Материал Цвет линзы Доминантная длина волны lD, нм*/координата цветности X Y** Яркость тип., мКд Напряжение, В
мин. макс.
122470 BT45-2100SURC(S) красный AIGalnP прозрачный 624 220 2,0 2,4
122471 BT45-2100UYOC(S) оранжевый AIGalnP прозрачный 605 220 2,0 2,4
122472 BT45-2100UYC(S) желтый AIGalnP прозрачный 589 220 2,0 2,4
122473 BT45-2100SYGC(S) зеленый AIGalnP прозрачный 572 60 2,0 2,4
122474 BT45-2100UBGC(S) зеленый InGaN прозрачный 525 650 3,2 3,6
122475 BT45-2100UBC(S) синий InGaN прозрачный 468 220 3,2 3,6
122476 BT45-2100UPC(S) фиолетовый InGaN прозрачный 405(lp)* 8 3,2 3,6
122477 BT45-2100UWC(S) белый InGaN желтый диффузный X=0,29 Y=0,28 1200 3,2 3,6
122478 BT45-2100UWAC(S) теплый белый InGaN желтый диффузный X=0,42 Y=0,43 1000 3,2 3,6
122479 BT45-2100UFD(S) розовый InGaN розовый диффузный X=0,38 Y=0,18 220 3,2 3,6

* - для фиолетового светодиода указана пиковая длина волны lp
** - для белых и розовых светодиодов

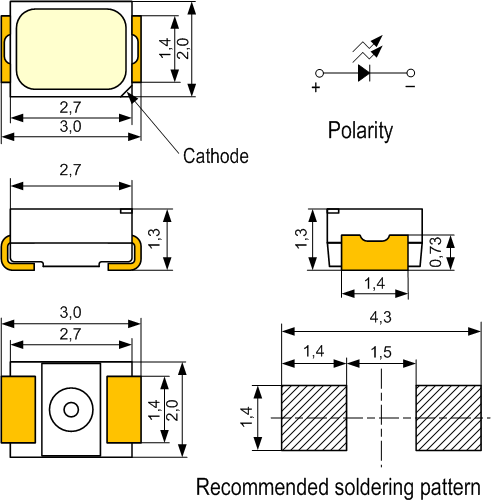

Размеры корпуса и монтажных площадок на плате, мм:
SMD PLCC 3020 TOP: светодиоды для поверхностного монтажа
с верхним излучением
