PLCC 3528 BI-COLOR: светодиоды двухцветные для поверхностного монтажа
с верхним излучением


PLCC 3528 BI-COLOR: светодиоды двухцветные для поверхностного монтажа с верхним излучением
BT67-2201 SURSYGC
1 2

1) серия:
2) цвет излучения:
     SURSYGC - красный/зеленый 572 нм
     SURUYC - красный/желтый
     SURCYGC - красный/синий
     SURUBGC - красный/зеленый 525 нм
     2201UBUBGC - синий/зеленый 525 нм

Светодиоды SMD типоразмера 3528 широко применяются в малогабаритной аппаратуре различного назначения

Абсолютные максимальные характеристики:
Прямой постоянный ток IF: 30 мА
Прямой импульсный ток: 150 мА
Обратное напряжение: 9 В
Мощность рассеивания: 100 мВт
Рабочая температура: -40...+85°С
Температура хранения: -40...+105°С

Параметры измерены при IF=20 мА, Tокр=+25°C

BT67-2201 серия (высота 1,95 мм):

Угол излучения 2q1/2 = 130°

Код
товара		 Марка Цвет излучения Материал Цвет линзы Доминантная длина волны lD, нм*/координата цветности X Y** Яркость тип., мКд Напряжение, В
мин. макс.
56323 BT67-2201SURSYGC(S) красный AIGalnP прозрачный 624 220 2,0 2,4
зеленый AIGalnP 572 60 2,0 2,4
42687 BT67-2201SURUYC(S) красный AIGalnP прозрачный 624 220 2,0 2,4
желтый AIGalnP 589 210 2,0 2,4
36936 BT67-2201SURCYGC(S) красный AIGalnP прозрачный 624 220 2,0 2,4
синий InGaN 468 220 3,2 3,6
36944 BT67-2201SURUBGC(S) красный AIGalnP прозрачный 624 220 2,0 2,4
зеленый InGaN 525 650 3,2 3,6
42688 BT67-2201UBUBGC(S) синий InGaN прозрачный 468 220 3,2 3,6
зеленый InGaN 525 650 3,2 3,6

* - для фиолетового светодиода указана пиковая длина волны lp
** - для белых и розовых светодиодов

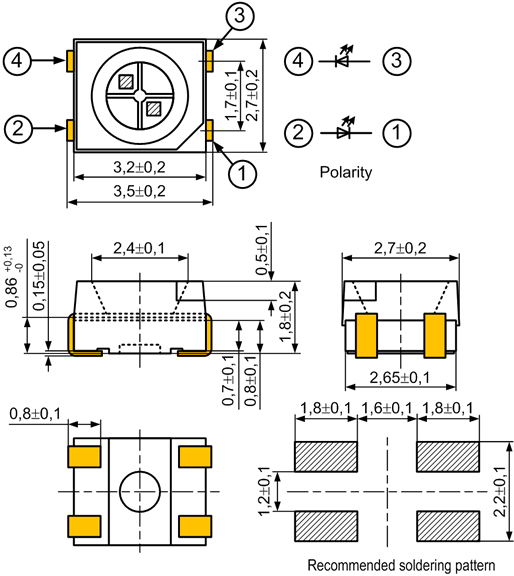

Размеры корпуса и монтажных площадок на плате, мм:
PLCC 3528 BI-COLOR: светодиоды двухцветные для поверхностного монтажа с верхним излучением
