Каталог >> Оптоэлектроника и индикация >> Светодиоды и изделия на светодиодах >> Светодиоды SMD повышенной яркости

SMD 5050: светодиоды SMD 1 Вт для ламп



SMD 5050: светодиоды 1 Вт повышенной яркости для поверхностного монтажа



Светодиоды SMD типоразмера 5050 применяются для производства светодиодных линеек, лент и автомобильных ламп.

Пример см. здесь.

Абсолютные максимальные характеристики:
Прямой постоянный ток IF: 350 мА
Прямой импульсный ток: 400 мА
Обратное напряжение: 5 В
Рабочая температура: -40...+85°С
Температура хранения: -40...+100°С
Температура перехода Tj: +115°С

Параметры измерены при IF=350 мА, Tокр=+25°C

Угол излучения 2q1/2 = 120°

Код
товара
Марка Цвет излучения Цветовая температура, K Индекс цветопередачи Ra Световой поток, лм Напряжение, В PDF
мин. макс.
16744 5050FW-S1-HR1-6500 холодный белый 6500 >80 45...50 2,8 3,6
42696 5050FW-S1-HR1-6000 холодный белый 6000 >80 45...50 2,8 3,6
42697 5050FW-S1-HR1-4000 нейтральный белый 4000 >80 45...50 2,8 3,6
42698 5050FW-S1-HR1-2950 теплый белый 2950 >80 45...50 2,8 3,6
42699 5050FW-S1-HR3-6500 холодный белый 6500 >80 55...60 2,8 3,6
42700 5050FW-S1-HR3-6000 холодный белый 6000 >80 55...60 2,8 3,6
42701 5050FW-S1-HR3-4000 нейтральный белый 4000 >80 55...60 2,8 3,6
42702 5050FW-S1-HR3-2950 теплый белый 2950 >80 55...60 2,8 3,6

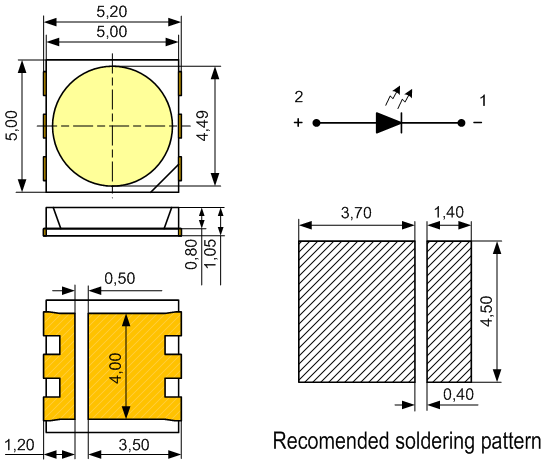

Размеры корпуса и монтажных площадок на плате, мм:

SMD 5050: светодиоды 1 Вт повышенной яркости для поверхностного монтажа
