Разъемы и клеммники/ Панельки для микросхем

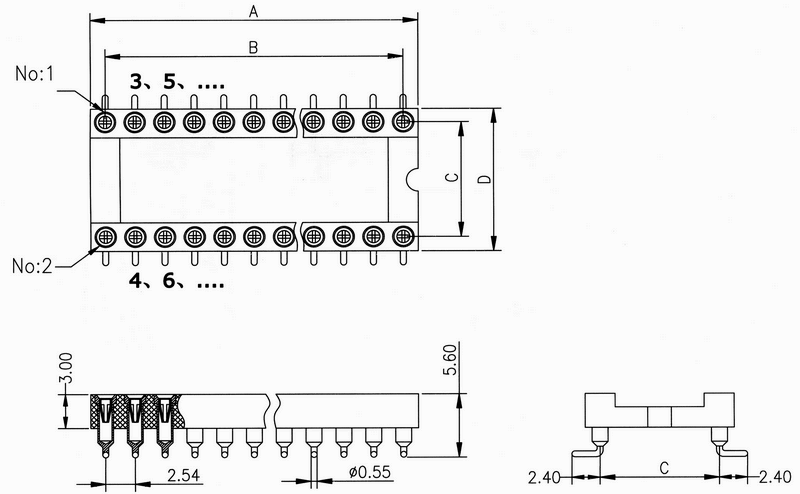

BL7210-3xxxM (DS1001-02-xxN) серия: панельки для микросхем цанговые для поверхностного (SMD) монтажа, шаг 2,54 мм

панельки с цанговыми контактами для выводного монтажа низкие, шаг 2,54 мм





DS1001-02 20 W 1 3
1 2 3 4 5

1) Серия:
     DS1001-02
2) Количество контактов:
     06, 08, 12, 14, 16, 18, 20, 24, 28, 32, 40
3) Ширина (размер C):
     N: 7,62мм (06...28P)
     W: 15,24мм (24...40P)
4) Покрытие выводов:
     1: лужение 150µ"
     2: лужение 200µ"
     3: напыление золотом
     4: золочение 3µ"
     5: золочение 10µ"
     6: золочение 15µ"
5) Покрытие гнезд:
     1: лужение 150µ"
     2: лужение 200µ"
     3: напыление золотом
     4: золочение 3µ"
     5: золочение 10µ"
     6: золочение 15µ"

Панельки для микросхем цанговые для поверхностного (SMD) монтажа серии BL7210-3xxxM (DS1001-02-xxN) обеспечивают лучшее соединение с выводами микросхем по сравнению с лепестковыми панельками. Контакты для панелек цанговых серии BL7210-3xxxM (DS1001-02-xxN) производятся на высокоточном токарном оборудовании. Панельки для микросхем цанговые для поверхностного (SMD) монтажа серии BL7210-3xxxM (DS1001-02-xxN) поставляются нами со склада в Москве и под заказ с фабрики. Условия поставки панелек для микросхем цанговых для поверхностного (SMD) серии BL7210-3xxxM (DS1001-02-xxN) уточняйте у наших менеджеров.

Спецификация:
Допустимый ток:3 А
Сопротивление изоляции:100 МОм(мин)
Сопротивление контактов:10 мОм(макс)

Материал:
Изолятор: стеклонаполненный полиэстер марки PBT-GF30-FR (UL94V 0)
Контакты: бериллиевая бронза марки C17200



Код
товара
Марка Аналоги Кол-во
контактов
Размеры, мм
A B C C
182796 BL7210-30304M   4 5.08 2.54 7.62 10.16
107535 BL7210-30306M DS1001-02-06N 6 7.62 5.08 7.62 10.16
107536 BL7210-30308M DS1001-02-08N 8 10.16 7.62 7.62 10.16
182797 BL7210-30310M   10 12.70 10.16 7.62 10.16
107537 BL7210-30312M DS1001-02-12N 12 15.24 12.70 7.62 10.16
107538 BL7210-30314M DS1001-02-14N 14 17.78 15.24 7.62 10.16
107539 BL7210-30316M DS1001-02-16N 16 20.32 17.78 7.62 10.16
107540 BL7210-30318M DS1001-02-18N 18 22.86 20.32 7.62 10.16
107541 BL7210-30320M DS1001-02-20N 20 25.40 22.86 7.62 10.16
107542 BL7210-30324M DS1001-02-24N 24 30.48 27.94 7.62 10.16
107543 BL7210-30328M DS1001-02-28N 28 35.56 33.02 7.62 10.16
182798 BL7210-30416M   16 20.32 17.78 10.16 12.70
182799 BL7210-30420M   20 25.40 22.86 10.16 12.70
182800 BL7210-30422M   22 27.94 25.40 10.16 12.70
182801 BL7210-30424M   24 30.48 27.94 10.16 12.70
182802 BL7210-30428M   28 35.56 33.02 10.16 12.70
107544 BL7210-30524M DS1001-02-24W 24 30.48 27.94 15.24 17.78
107545 BL7210-30528M DS1001-02-28W 28 35.56 33.02 15.24 17.78
107546 BL7210-30532M DS1001-02-32W 32 40.64 38.10 15.24 17.78
182803 BL7210-30536M   36 45.72 43.18 15.24 17.78
107547 BL7210-30540M DS1001-02-40W 40 50.80 48.26 15.24 17.78
182804 BL7210-30542M   42 53.34 50.80 15.24 17.78
182805 BL7210-30548M   48 60.96 58.42 15.24 17.78
182806 BL7210-30550M   50 63.50 60.96 15.24 17.78
182807 BL7210-30552M   52 66.04 63.50 15.24 17.78
182808 BL7210-30650M   50 63.50 60.96 22.86 25.40
182809 BL7210-30652M   52 66.04 63.50 22.86 25.40
182810 BL7210-30664M   64 81.28 78.74 22.86 25.40
