PLCC серия: панельки для микросхем для монтажа в отверстия


Система обозначений 1:
PLCD - XX 2 1 1 2
1   2 3 4 5 6

1. Серия
2. Кол-во контактов
3. 2: шаг 2,54 мм
4. 1: Материал изолятора: PPS
5. Покрытие контактов:
     1: лужение 150"
     2: лужение 200"
     3: золочение напылением
     4: золочение 3"
     5: золочение 10"
     6: золочение 15"
6. Цвет изолятора
     1: черный цвет;
     2: коричневый цвет

Система обозначений 2:
PLCC - 44
1   2
1. Серия
2. Кол во контактов

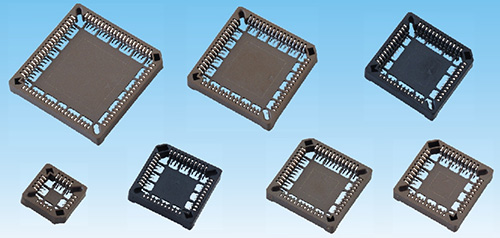

Панельки серий PLCC предназначены для установки микросхем в PLCC корпусах. Панельки серий PLCC широко используются для установки микросхем с памятью, которые можно будет перепрограммировать при эксплуатации прибора. Панельки серий PLCC поставляются со склада в Москве и под заказ с фабрики. Условия поставки панелек серий PLCC уточняйте у менеджеров.


Спецификация:
Допустимый ток:1 А
Допустимое напряжение:50 В (AC/DC)
Сопротивление изоляции:1000 МОм(мин)
Сопротивление контактов:30 мОм(макс)
Диэлектрическое напряжение: 500 В переменного тока в течение 1 мин.
Рабочая температура: -55...+110°С

Материал:
Изолятор: высокотемпературный пластик UL94V 0
Контакты: фосфористая бронза
Покрытие: лужение оловом или золочение

Код товара Марка Аналоги Кол-во
контактов
Размеры, мм
A B C D E
52290 PLCD2021XX PLCC-20, DS1032-20SDNT1A 20 14.98 14.98 5.08 5.08 16.88
17453 PLCD2821XX PLCC-28, DS1032-28SDNT1A 28 18.10 18.10 7.62 7.62 20.45
24619 PLCD3221XX PLCC-32, DS1032-32SDNT1A 32 20.60 18.10 10.16 7.62 22.20
22936 PLCD4421XX PLCC-44, DS1032-44SDNT1A 44 23.20 23.20 12.70 12.70 27.20
17598 PLCD5221XX PLCC-52, DS1032-52SDNT1A 52 25.80 25.80 15.24 15.24 30.80
19168 PLCD6821XX PLCC-68, DS1032-68SDNT1A 68 30.80 30.80 20.32 20.32 37.30
17903 PLCD8421XX PLCC-84, DS1032-84SDNT1A 84 35.90 35.90 25.40 25.40 44.50

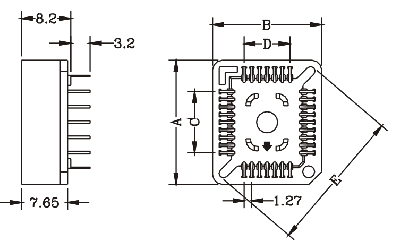

Размеры, мм:
PLCC серия: панельки для микросхем для монтажа в отверстия

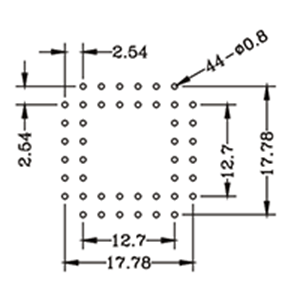

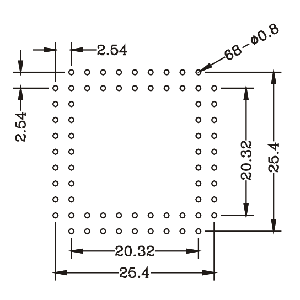

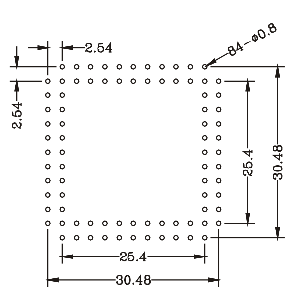

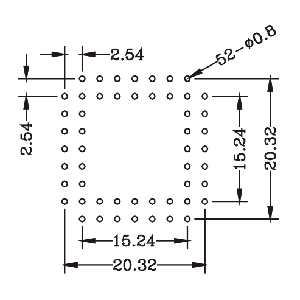

Расположение отверстий в плате:

PLCC-20 PLCC-28 PLCC-32 PLCC-44

PLCC-20

PLCC-28

PLCC-32

PLCC-44

PLCC-52 PLCC-68 PLCC-84

PLCC-52

PLCC-68

PLCC-84
