Разъемы и клеммники/ Панельки для микросхем

PLSM серия: панельки для микросхем для поверхностного монтажа

PLSM: серия панельки для микросхем для поверхностного монтажа


Система обозначений 1:
PLCS - XX 1 1 1 2
1   2 3 4 5 6

1. Серия
2. Кол-во контактов
3. 1: шаг 1,27 мм
4. 1: Материал изолятора: PPS
5. Покрытие контактов:
     1: лужение 150"
     2: лужение 200"
     3: золочение напылением
     4: золочение 3"
     5: золочение 10"
     6: золочение 15"
6. Цвет изолятора
     1: черный цвет;
     2: коричневый цвет

Система обозначений 2:

PLSM - 44
1   2
1. Серия
2. Кол во контактов

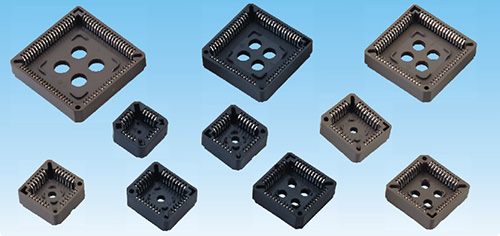

Панельки серий PLSM предназначены для установки микросхем в PLSM корпусах. Панельки серий PLSM широко используются для установки микросхем с памятью, которые можно будет перепрограммировать при эксплуатации прибора. Панельки серий PLSM поставляются со склада в Москве и под заказ с фабрики. Условия поставки панелек серий PLSM уточняйте у менеджеров.


Спецификация:
Допустимый ток:1 А
Допустимое напряжение:50 В (AC/DC)
Сопротивление изоляции:1000 МОм(мин)
Сопротивление контактов:30 мОм(макс)
Диэлектрическое напряжение: 500 В переменного тока в течение 1 мин.
Рабочая температура: -55...+110°С

Материал:
Изолятор: высокотемпературный пластик UL94V 0
Контакты: фосфористая бронза
Покрытие: лужение оловом или золочение


Код товара Марка Аналоги Кол-во
контактов
Размеры, мм
A B C D E H
52289 PLCS2011XX PLSM-20, DS1032-20SSNT1L 20 14.86 14.86 5.08 5.08 16.00 4.30/4.60
52291 PLCS2811XX PLSM-28, DS1032-28SSNT1L 28 17.40 17.40 7.62 7.62 19.70 4.30/4.60
17658 PLCS3211XX PLSM-32, DS1032-32SSNT1L 32 19.50 16.90 10.16 7.62 22.20 4.30/4.60
17455 PLCS4411XX PLSM-44, DS1032-44SSNT1L 44 22.50 22.50 12.70 12.70 27.20 4.30/4.60
17599 PLCS5211XX PLSM-52, DS1032-52SSNT1L 52 25.10 25.10 15.24 15.24 30.80 4.30/4.60
17333 PLCS6811XX PLSM-68, DS1032-68SSNT1L 68 30.20 30.20 20.32 20.32 37.30 4.30/4.60
17597 PLCS8411XX PLSM-84, DS1032-84SSNT1L 84 35.20 35.20 25.40 25.40 44.50 4.30/4.60

Размеры, мм:
PLSM серия: панельки для микросхем для монтажа в отверстия

Расположение отверстий в плате:

PLSM-20 PLSM-28 PLSM-32 PLSM-44

PLSM-20

PLSM-28

PLSM-32

PLSM-44

PLSM-52 PLSM-68 PLSM-84

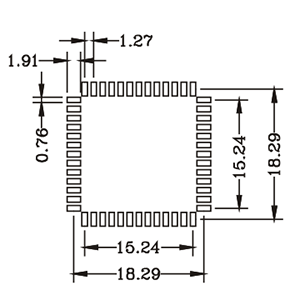

PLSM-52

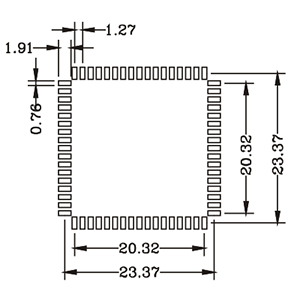

PLSM-68

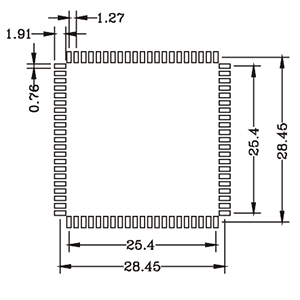

PLSM-84
