Каталог - Фурнитура для электронных устройств

Ручки для электронной аппаратуры

Ручки настройки

Ручки настройки

Страница

Размеры: мм

Описание

Материал: Фенол

С крепежным винтом No.6-32

Прямая насечка снаружи

Алюминиевая вставка наверху

PART NO.	A	B	C	D	E	F
41031	25.3	24.7	20.3	12.0	17.0	3.99

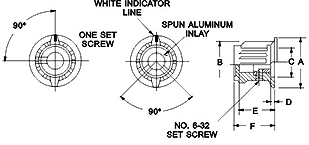

Описание

Материал: Фенол

С крепежным винтом No.6-32

Ребристая с белой индикаторной линией

Алюминиевая вставка наверху

PART NO.	A	B	C	D	E	F
41032-1	20.0	17.6	12.9	2.08	14.7	17.5
41032-2	20.0	17.6	12.9	2.08	14.7	17.5

Описание

Материал: Фенол

С крепежным винтом No.6-32

Рифленая снаружи

Алюминиевая крышка наверху с черной индикаторной линией

PART NO.	A	B	C	D	E	F
41033	20.0	19.4	14.5	2.49	12.5	15.0

Описание

Материал: Фенол

С крепежным винтом No.6-32

Рифленая с белой индикаторной линией

Алюминиевая крышка наверху

PART NO.	A	B	C	D	E	Насадочное отверстие
41034-1	16	12.0	2.31	10.0	12.0	3.2
41034-2	16	12.0	2.31	10.0	12.0	6.4
41034-3	22.6	18.4	2.49	12.2	13.0	6.4

Описание

Материал: Фенол

Окраска индикатора белой эпоксидной смолой

PART NO.	D	d1	d2	H	h1	h2
41035	38	6	28	18	4	16

Описание

Материал: Фенол

Окраска индикатора белой эпоксидной смолой

Сборная стальная втулка

Медная вставка с крепежным винтом

PART NO.	D	d1	d2	d3	H	h1	h2	h3	M
41036-1	25	6	17	31.5	22	7	13	19	1
41036-2	31	6	21	42	25	8	14.5	22	1

Описание

Материал: Фенол

С эпоксидной индикаторной линией

Медная вставка с крепежным винтом

PART NO.	D	d1	d2	H	h1	h2
41037	19	6	16	13.5	3	11.5

Ручки настройки

Страница

Размеры: мм
