Cамовосстанавливающиеся предохранители (PTC - термисторы)

Самовосстанавливающиеся предохранители серии RXEF (60V, 72V)

Полимерные устройства серии RXEF с положительным температурным коэффициентом (PPTC), широко известные как самовосстанавливающиеся предохранители серии RXEF, (polyfuse или PolySwitch) являются пассивными электронными компонентами, используемыми для защиты от перегрузки по току неисправностей в электронных схемах. Самовосстанавливающиеся предохранители серии RXEF похожи по функциям на PTC термисторы в некоторых ситуациях, но работают на механических изменениях, а не изменениях носителей заряда в полупроводниках. Самовосстанавливающиеся предохранители серии RXEF достигают высокого сопротивления с низким током удержания в аварийных условиях и циклично возвращаются обратно в проводящее состояние после отключения тока, действуя больше как автоматические выключатели, позволяют схеме снова функционировать без открытия корпуса защищаемого прибора или замены чего либо.

Когда ток, текущий через устройство (которое имеет малое сопротивление во включенном состоянии), превышает предельное значение тока, самовосстанавливающийся предохранитель серии RXEF разогревается выше пороговой температуры, электрическое сопротивление самовосстанавливающегося предохранителя серии RXEF резко возрастает на несколько порядков, и самовосстанавливающийся предохранитель серии RXEF переключается в состояние, в котором сопротивление будет, как правило, сотни и тысячи Ом. Ток затем снижается из-за отключения напряжения источника питания. Номинальный ток отключения самовосстанавливающегося предохранителя серии RXEF может быть от 50 мА до 3,75 А

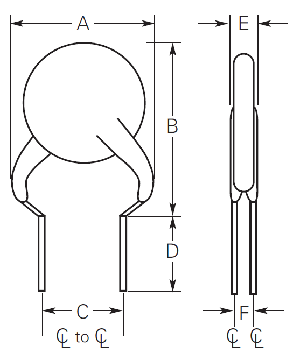

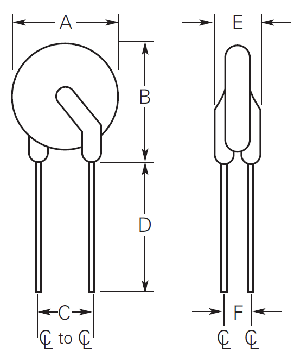

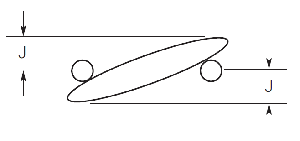

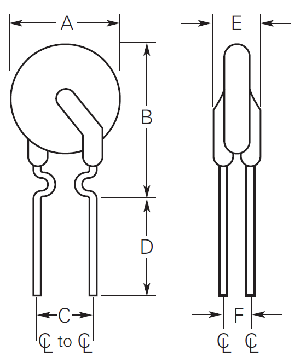

Рис. 7	Рис. 8	Рис. 9	Рис. 13

код	Марка	I_h	I_t	V_MAX		I_MAX		PD_Typ	Max Time-to-trip		r_min	R_MAX	R1_MAX	Размеры выводов	A	B	C		D	E	H	J	Рис
код	Марка	(A)	(A)	(V_DC)	(VAC_RMS)	(DC_ADC)	(AC_ARMS)	(W)	(A)	(s)	(Q)	(Q)	(Q)	[mm²(AWG)]	Max	Max	Min	Max	Min	Max	Typ	Typ	Рис
130804	RXEF005	0.05	0.10	60		40		0.22	0.25	5.0	7.3	11.10	20.00	[0.128mm2 (26)]	8.0	8.3	4.3	5.8	7.6	3.0	1.07	1.0	R7, R13
130805	RXEF010	0.10	0.20	60		40		0.38	0.50	4.0	2.5	4.50	7.50	[0.205mm2 (24)]	7.4	11.6	4.3	5.8	7.6	3.0	1.07	1.0	R8, R13
130806	RXEF017	0.17	0.34	60		40		0.48	0.85	3.0	3.3	5.21	8.00	[0.205mm2 (24)]	7.4	12.7	4.3	5.8	7.6	3.0	1.68	1.7	R8, R13
130807	RXEF020	0.20	0.40	72	72	40	40	0.41	1.00	2.2	1.83	2.75	4.40	[0.205mm2 (24)]	7.4	11.7	4.3	5.8	7.6	3.0	1.17	1.0	R8, R13
130808	RXEF025	0.25	0.50	72	72	40	40	0.45	1.25	2.5	1.25	1.95	3.00	[0.205mm2 (24)]	7.4	12.7	4.3	5.8	7.6	3.0	1.17	1.0	R8, R13
130809	RXEF030	0.30	0.60	72	72	40	40	0.49	1.50	3.0	0.88	1.33	2.10	[0.205mm2 (24)]	7.4	12.7	4.3	5.8	7.6	3.0	1.17	1.0	R8, R13
130810	RXEF040	0.40	0.80	72	72	40	40	0.56	2.00	3.8	0.55	0.86	1.29	[0.205mm2 (24)]	7.6	13.5	4.3	5.8	7.6	3.0	1.17	1.2	R8, R13
130811	RXEF050	0.50	1.00	72	72	40	40	0.77	2.50	4.0	0.50	0.77	1.17	[0.205mm2 (24)]	7.9	13.7	4.3	5.8	7.6	3.0	1.17	1.2	R8, R13
130812	RXEF065	0.65	1.30	72	72	40	40	0.88	3.25	5.3	0.31	0.48	0.72	[0.205mm2 (24)]	9.4	14.5	4.3	5.8	7.6	3.0	1.17	1.5	R8, R13
130813	RXEF075	0.75	1.50	72	72	40	40	0.92	3.75	6.3	0.25	0.40	0.60	[0.205mm2 (24)]	10.2	15.2	4.3	5.8	7.6	3.0	1.17	1.5	R8, R13
130814	RXEF090	0.90	1.80	72	72	40	40	0.99	4.50	7.2	0.20	0.31	0.47	[0.205mm2 (24)]	11.2	15.8	4.3	5.8	7.6	3.0	1.17	1.5	R8, R13
130815	RXEF110	1.10	2.20	72	72	40	40	1.50	5.50	8.2	0.15	0.25	0.38	[0.520mm2 (20)]	12.8	17.5	4.3	5.8	7.6	3.0	1.37	1.2	R9, R13
130816	RXEF135	1.35	2.70	72	72	40	40	1.70	6.75	9.6	0.12	0.19	0.30	[0.520mm2 (20)]	14.5	19.1	4.3	5.8	7.6	3.0	1.37	1.2	R9, R13
130817	RXEF160	1.60	3.20	72	72	40	40	1.90	8.00	11.4	0.09	0.14	0.22	[0.520mm2 (20)]	16.3	20.8	4.3	5.8	7.6	3.0	1.37	1.5	R9, R13
130818	RXEF185	1.85	3.70	72	72	40	40	2.10	9.25	12.6	0.08	0.12	0.19	[0.520mm2 (20)]	17.5	22.4	4.3	5.8	7.6	3.0	1.37	1.5	R9, R13
130819	RXEF250	2.50	5.00	72	72	40	40	2.50	12.50	15.6	0.05	0.08	0.13	[0.520mm2 (20)]	20.8	25.4	9.4	10.9	7.6	3.0	1.37	1.7	R9, R13
130820	RXEF300	3.00	6.00	72	72	40	40	2.80	15.00	19.8	0.04	0.06	0.10	[0.520mm2 (20)]	23.9	28.6	9.4	10.9	7.6	3.0	1.37	1.7	R9, R13
130821	RXEF375	3.75	7.50	72	72	40	40	3.20	18.75	24.0	0.03	0.05	0.08	[0.520mm2 (20)]	27.2	31.8	9.4	10.9	7.6	3.0	1.37	1.7	R9, R13

ПРИМЕЧАНИЕ:
I hold = ток удержания: максимальный ток, проходящий через устройство без отключения при 20°C
I trip = ток срабатывания: минимальный ток, при котором устройство будет срабатывать при 20°C
Vmax = максимальное напряжение, которое устройство может выдержать без повреждения при номинальном токе (I макс)
I max = максимальный ток, который устройство может выдержать без повреждения при номинальном напряжении (Vmax)
Pd = мощность, рассеиваемая устройством, когда отключенном состоянии при 20°C
R min = минимальное сопротивление устройства в начальном (запаянном) состоянии
R1 max = максимальное сопротивление устройства при 20°С, измеренное через один час после отключения в течение 20 секунд.

Внимание: эксплуатация устройства вне указанного диапазона может привести к его повреждению и возможной электрической дуге и пламени!
Технические характеристики могут быть изменены без предварительного уведомления
