Cамовосстанавливающиеся предохранители (PTC - термисторы)

Самовосстанавливающиеся предохранители серии SMD1812 (8...30V)

Самовосстанавливающиеся предохранители серии SMD1812 (8...30V)


Самовосстанавливающиеся предохранители серии SMD1812 (8...30V)



   Полимерные устройства серии SMD1812 с положительным температурным коэффициентом (PPTC), широко известные как самовосстанавливающиеся предохранители серии SMD1812, (polyfuse или PolySwitch) являются пассивными электронными компонентами, используемыми для защиты от перегрузки по току неисправностей в электронных схемах. Самовосстанавливающиеся предохранители серии SMD1812 похожи по функциям на PTC термисторы в некоторых ситуациях, но работают на механических изменениях, а не изменениях носителей заряда в полупроводниках. Самовосстанавливающиеся предохранители серии SMD1812 достигают высокого сопротивления с низким током удержания в аварийных условиях и циклично возвращаются обратно в проводящее состояние после отключения тока, действуя больше как автоматические выключатели, позволяют схеме снова функционировать без открытия корпуса защищаемого прибора или замены чего либо. Когда ток, текущий через устройство (которое имеет малое сопротивление во включенном состоянии), превышает предельное значение тока, самовосстанавливающийся предохранитель серии SMD1812 разогревается выше пороговой температуры, электрическое сопротивление самовосстанавливающегося предохранителя серии SMD1812 резко возрастает на несколько порядков, и самовосстанавливающийся предохранитель серии SMD1812 переключается в состояние, в котором сопротивление будет, как правило, сотни и тысячи Ом. Ток затем снижается из-за отключения напряжения источника питания. Номинальный ток отключения самовосстанавливающегося предохранителя серии SMD1812 может быть от 300 мА до 7.5 А

Самовосстанавливающиеся предохранители серии SMD1812 (8...30V)

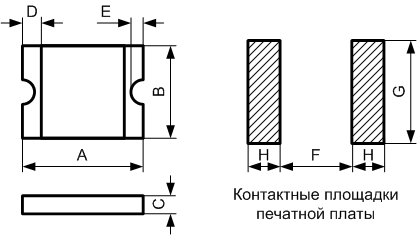

Размеры, мм
A B C D E F G H
min max min max min max min max min max
4.37 4.73 3.07 3.41 0.50 1.00 0.30 0.95 0.25 0.65 3.20 3.20 1.78

Код Марка I hold, А I trip, А V AC max, В I max, А P dtyp., Вт Макс. время срабатывания Сопротивление, Ом
Ток, А Время, с R min R1 max
130944 SMD1812-010 0.10 0.30 30 100 0.8 0.5 1.50 0.750 15.000
130945 SMD1812-014 0.14 0.34 60 100 0.8 1.5 0.15 0.650 6.000
130946 SMD1812-020 0.20 0.40 30 100 0.8 8.0 0.02 0.350 5.000
130947 SMD1812-030 0.30 0.60 30 100 0.8 8.0 0.10 0.250 3.000
130948 SMD1812-050 0.50 1.00 15 100 0.8 8.0 0.150 0.150 1.000
130949 SMD1812-050/33V 0.50 1.00 33 100 0.8 8.0 0.15 0.150 1.000
130950 SMD1812-050/60V 0.50 1.00 60 100 0.8 8.0 0.15 0.150 1.400
130951 SMD1812-075 0.75 1.50 13.2 100 0.8 8.0 0.20 0.090 0.450
130952 SMD1812-110 1.10 2.20 8.0 100 0.8 8.0 0.30 0.050 0.250
130953 SMD1812-110/16V 1.10 2.20 16.0 100 0.8 8.0 0.30 0.050 0.250
130954 SMD1812-125 1.25 2.50 16.0 100 0.8 8.0 0.40 0.050 0.140
130955 SMD1812-150 1.50 3.00 8.0 100 0.8 8.0 0.50 0.040 0.160
130956 SMD1812-150/16V 1.50 3.00 16.0 100 0.8 8.0 0.50 0.040 0.160
130957 SMD1812-160 1.60 3.20 8.0 100 0.8 8.0 1.00 0.030 0.130
130958 SMD1812-200 2.00 4.00 8.0 100 0.8 8.0 2.00 0.020 0.100
130959 SMD1812-260 2.60 5.00 8.0 100 0.8 8.0 2.50 0.015 0.050
130960 SMD1812-300 3.00 6.00 8.0 100 0.8 8.0 4.00 0.012 0.040
130961 SMD1812-350 3.50 7.50 8.0 100 2.0 10.0 4.00 0.008 0.030

ПРИМЕЧАНИЕ:
I hold = ток удержания: максимальный ток, проходящий через устройство без отключения при 20°C
I trip = ток срабатывания: минимальный ток, при котором устройство будет срабатывать при 20°C
Vmax = максимальное напряжение, которое устройство может выдержать без повреждения при номинальном токе (I макс)
I max = максимальный ток, который устройство может выдержать без повреждения при номинальном напряжении (Vmax)
Pd = мощность, рассеиваемая устройством, когда отключенном состоянии при 20°C
R min = минимальное сопротивление устройства в начальном (запаянном) состоянии
R1 max = максимальное сопротивление устройства при 20°С, измеренное через один час после отключения в течение 20 секунд.

Внимание: эксплуатация устройства вне указанного диапазона может привести к его повреждению и возможной электрической дуге и пламени!
Технические характеристики могут быть изменены без предварительного уведомления
