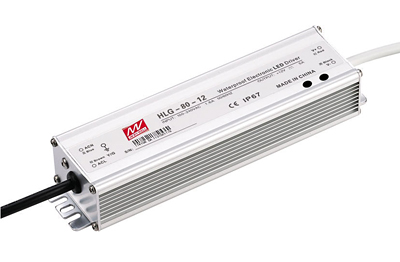

HLG-80W серия: драйверы светодиодные
 |
Особенности:
- Встроенная коррекция коэффициента мощности
- Защита от короткого замыкания / перегрузки / перенапряжения / от перегрева
- Охлаждение естественной конвекцией
- Подходит для светодиодного освещения и движущихся знаков
- 3 года гарантии |
|
Модель |
HLG-80-12 |
HLG-80-15 |
HLG-80-24 |
HLG-80-36 |
HLG-80-48 |
Выходные
характеристики |
Напряжение постоянного тока |
12V |
15V |
24V |
36V |
48V |
|
Область постоянного тока |
7.2~12V |
9~15V |
14.4~24V |
21.6~36V |
28.8~48V |
| Номинальный ток |
5A |
5A |
3.4A |
2.3A |
1.7A |
| Номинальная мощность |
60W |
75W |
81.6W |
82.8W |
81.6W |
| Пульсация и шум |
150mvp-p |
150mvp-p |
150mvp-p |
200mvp-p |
200mvp-p |
|
Диапазон напряжения ADJ |
10.8~13V |
13.5~17V |
22~27V |
33~40V |
43~53V |
| Диапазон тока ADJ |
Может регулироваться внутренним потенциометром или через выходной кабель |
| |
3~5A |
3~5A |
2.04~3.4A |
1.38~2.3A |
1.02~1.7A |
Входные
характеристики |
Диапазон напряжения |
90~264VAC, 47~63HZ , 127~370VDC |
| Переменный ток |
0.8A/115VAC, 0.4A/230VAC |
|
Power factor |
PF>0.95/230VAC,PF>0.98/115VAC стартует защита от перегрузки |
|
Эффективность |
88% |
89% |
90% |
91% |
91% |
| Пусковой ток |
Ток при холодном запуске 35A/115VAC, 70A/230VAC |
|
Ток утечки |
< 0.75mA/240VAC |
| Защита |
Перегрузка |
95%~108% |
|
автоматическое восстановление после отказа |
|
Короткое замыкание |
кратковременно, восстанавливается автоматически после отказа |
| Перенапряжение |
14~17V |
18~21V |
28~34V |
41~46V |
54~60V |
| Перегрев |
100°C±10°C (RTH2) |
| Окружающая среда |
Рабочая температура,
влажность |
-20°C~+60, 20%~90%RH |
Температура хранения,
влажность |
-40°C~+85, 10%~95%RH без конденсата |
| Противостояние вибрации |
10~500HZ, 2G 10 мин / 1 цикл, период в течение 60 минут, каждая из осей |
| Безопасность |
Напряжение пробоя |
I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC |
|
Сопротивление изоляции |
I/P-O/P,I/P-FG,O/P-FG:100M Ом/500VDC |
| Стандарты |
Стандарт безопасности |
UL1310 CLASS2,TUV EN61347-1,EN61347-2-13, IP65 |
| EMC стандарт |
EN55015, EN61000-3-2 Class C (>60% загрузка): EN61000-3-3 |
| Другое |
Размеры |
174*63*39мм (L*W*H) |
|
Вес / Упаковка |
0.84кг /20 шт. / 17.5кг / 0.026м3/0.91куб. фут |
|
Примечания |
1. Все упомянутые параметры измерены при входном напряжении 230VAC,
номинальной нагрузке и 25°C температуры окружающей среды.
2. Пульсация и шум измерены при 20MHz с помощью
12"
витой пары с 0.1 мкФ & 47 мкФ параллельный конденсатор.
3. Допуск: включает допуск установки, регулировку линии и регулировку нагрузки. |
|
|
|
|
