Источники питания

Источники питания / HS серия /

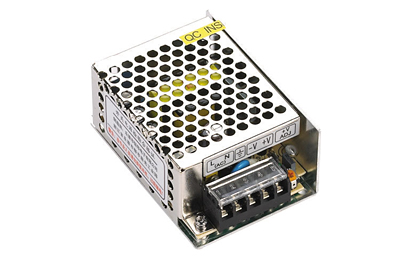

HS-25W серия: источники питания встаиваемые

Особенности:
- 170~264VAC входящий переменный ток
- Малый объем, малый вес, высокая эффективность
- Защита от короткого замыкания / перегрузки
- Охлаждение естественной конвекцией
- Светодиодный индикатор включения
- 2 года гарантии

Модель
HS-25-12
HS-25-15
HS-25-24
Выходные
характеристики
Напряжение постоянного тока 12V 15V 24V
Допустимое отклонение напряжения ±1% ±1% ±1%
Номинальный ток 2.1A 1.7A 1.1A
Ток 0~1.3A 0~1.7A 0~1.1A
Номинальная мощность 25.2W 25.5W 26.4W
Пульсация и шум 100mvp-p 120mvp-p 150mvp-p
Диапазон напряжения
постоянного тока
±10% ±10% ±10%
Входные
характеристики
Диапазон напряжения 170~264VAC, 235~373VDC
Частота 47~63HZ
Переменный ток 0.35A/230VAC
Эффективность 78% 78% 80%
Пусковой ток Ток при холодном запуске  30A/230VAC
Ток утечки < 0.5mA/240VAC
Защита Перегрузка При номинальной выходной мощности 110%~135%  стартует защита от перегрузки
автоматическое восстановление после отказа
Окружающая среда Рабочая температура,
влажность
-10°C~+60, 20%~90%RH
Температура хранения,
влажность
-20°C~+85, 10%~95%RH без конденсата
Противостояние вибрации 10~500HZ, 2G 10 мин / 1 цикл, период в течение 60 минут, каждая из осей
Безопасность Напряжение пробоя I/P-O/P:1.5KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC
Сопротивление изоляции I/P-O/P,I/P-FG,O/P-FG:100M Ом/500VDC
Стандарты Стандарт безопасности UL1012
EMC стандарт EN55022, CLASS A
Другое Размеры 84*58*38мм (L*W*H)
Вес / Упаковка 0.15кг /80 шт. / 13кг / 0.024м3/0.87куб. фут
Примечания 1. Все упомянутые параметры измерены при входном напряжении 230VAC,
номинальной нагрузке и 25°C температуры окружающей среды.
2. Пульсация и шум измерены при 20MHz с помощью
12" витой пары с 0.1 мкФ & 47 мкФ параллельный конденсатор.
3. Допуск: включает допуск установки, регулировку линии и регулировку нагрузки.
