Источники питания / HS серия /

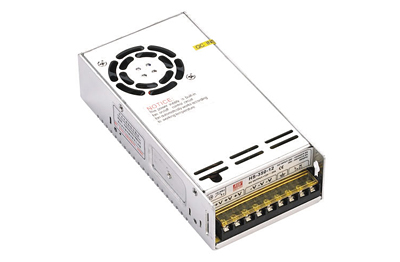

HS-350W серия: источники питания встаиваемые
 |
Особенности:
- AC диапазон входного напряжения выбирается переключателем
- Малый объем, малый вес, высокая эффективность
- Защита от короткого замыкания / перегрузки / перенапряжения / от перегрева
- Встроенный вентилятор охлаждения
- Охлаждающий вентилятор включается/выключается автоматически
- Светодиодный индикатор включения
- 2 года гарантии |
|
Модель |
HS-350-5 |
HS-350-12 |
HS-350-15 |
HS-350-24 |
HS-350-27 |
HS-350-48 |
Выходные
характеристики |
Напряжение постоянного тока |
5V |
12V |
15V |
24V |
27V |
48V |
| Допустимое отклонение напряжения |
±2% |
±1% |
±1% |
±1% |
±1% |
±1% |
| Номинальный ток |
50A |
29A |
23A |
14.6A |
13 |
7.3 |
| Ток |
0~50A |
0~29A |
0~23A |
0~14.6A |
0~13A |
0~5.2A |
| Номинальная мощность |
250W |
348W |
345W |
350.4W |
351W |
350.4W |
| Пульсация и шум |
150mvp-p |
150mvp-p |
150mvp-p |
180mvp-p |
180mvp-p |
200mvp-p |
Диапазон напряжения
постоянного тока |
-9%~+10% |
±10% |
±10% |
±10% |
±10% |
±10% |
Входные
характеристики |
Диапазон напряжения |
90~132VAC / 180~264VAC (выбирается переключателем), 255~373VDC |
| Частота |
47~63HZ |
| Переменный ток |
6.5A/115VAC, 4.0A/230VAC |
|
Эффективность |
80% |
82% |
82% |
84% |
84% |
85% |
| Пусковой ток |
Ток при холодном запуске 25A/115VAC, 50A/230VAC |
|
Ток утечки |
< 3.5mA/240VAC |
| Защита |
Перегрузка |
При номинальной выходной мощности 110%~135% стартует защита от перегрузки |
|
кратковременно, автоматическое восстановление после отказа |
| Перенапряжение |
6.8~8.2V |
15.6~17.8V |
18.6~20.8V |
30.6~33.2V |
33.2~35.6V |
54.8~56.6V |
|
кратковременно, автоматическое восстановление после отказа |
| Перегрев |
TSW1 при повышении температуры на радиаторе силового транзистора до >85 °C ±5 °C, срабатывает температурная защита |
|
кратковременно, авто-восстановление |
| Окружающая среда |
Рабочая температура,
влажность |
-10°C~+60, 20%~90%RH |
Температура хранения,
влажность |
-20°C~+85, 10%~95%RH без конденсата |
| Противостояние вибрации |
10~500HZ, 2G 10 мин / 1 цикл, период в течение 60 минут, каждая из осей |
| Безопасность |
Напряжение пробоя |
I/P-O/P:1.5KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC |
|
Сопротивление изоляции |
I/P-O/P,I/P-FG,O/P-FG:100M Ом/500VDC |
| Стандарты |
Стандарт безопасности |
UL1012 |
| EMC стандарт |
EN55022, CLASS A |
| Другое |
Размеры |
199*99*48мм (L*W*H) |
|
Вес / Упаковка |
0.8кг /24 шт. / 20кг / 0.034 м3/1.2куб. фут |
|
Примечания |
1. Все упомянутые параметры измерены при входном напряжении 230VAC,
номинальной нагрузке и 25°C температуры окружающей среды.
2. Пульсация и шум измерены при 20MHz с помощью
12"
витой пары с 0.1 мкФ & 47 мкФ параллельный конденсатор.
3. Допуск: включает допуск установки, регулировку линии и регулировку нагрузки. |
|
|
|
|
