Источники питания

Источники питания / HS серия /

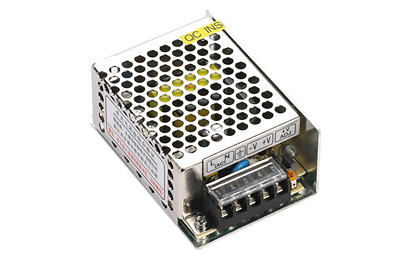

HS-35W серия: источники питания встаиваемые

Особенности:
- 170~264VAC входящий переменный ток
- Малый объем, малый вес, высокая эффективность
- Защита от короткого замыкания / перегрузки / перенапряжения / от перегрева
- Охлаждение естественной конвекцией
- Светодиодный индикатор включения
- 2 года гарантии

Модель
HS-35-5
HS-35-12
HS-35-15
HS-35-24
Выходные
характеристики
Напряжение постоянного тока 5V 12V 15V 24V
Допустимое отклонение напряжения ±2% ±1% ±1% ±1%
Номинальный ток 5A 3A 2.4A 1.5A
Ток 0~5A 0~3A 0~2.4A 0~1.5A
Номинальная мощность 25W 36W 36W 36W
Пульсация и шум 80mvp-p 120mvp-p 120mvp-p 120mvp-p
Диапазон напряжения
постоянного тока
-9%~+10% ±10% ±10% ±10%
Входные
характеристики
Диапазон напряжения 170~264VAC, 235~373VDC
Частота 47~63HZ
Переменный ток 0.45A/230VAC
Эффективность 76% 78% 78% 80%
Пусковой ток Ток при холодном запуске  30A/230VAC
Ток утечки < 1mA/240VAC
Защита Перегрузка При номинальной выходной мощности 115%~135%  стартует защита от перегрузки
кратковременно, автоматическое восстановление после отказа
Перенапряжение При номинальной выходной мощности145%~170%
кратковременно, автоматическое восстановление после отказа
Перегрев Когда температура транзистора внутреннего узла составляет более 150°C, срабатывает защита от перегрева
кратковременно, авто-восстановление
Окружающая среда Рабочая температура,
влажность
-10°C~+60, 20%~90%RH
Температура хранения,
влажность
-20°C~+85, 10%~95%RH без конденсата
Противостояние вибрации 10~500HZ, 2G 10 мин / 1 цикл, период в течение 60 минут, каждая из осей
Безопасность Напряжение пробоя I/P-O/P:1.5KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC
Сопротивление изоляции I/P-O/P,I/P-FG,O/P-FG:100M Ом/500VDC
Стандарты Стандарт безопасности UL1012
EMC стандарт EN55022, CLASS A
Другое Размеры 84*58*38мм (L*W*H)
Вес / Упаковка 0.17кг /80 шт. / 14.5кг / 0.024м3/0.87куб. фут
Примечания 1. Все упомянутые параметры измерены при входном напряжении 230VAC,
номинальной нагрузке и 25°C температуры окружающей среды.
2. Пульсация и шум измерены при 20MHz с помощью
12" витой пары с 0.1 мкФ & 47 мкФ параллельный конденсатор.
3. Допуск: включает допуск установки, регулировку линии и регулировку нагрузки.
