| Источники питания |
|
Источники питания / HS серия /

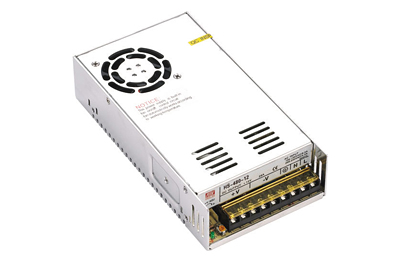

HS-480W серия: источники питания встаиваемые
 |
Особенности:
- AC диапазон входного напряжения выбирается переключателем
- Малый объем, малый вес, высокая эффективность
- Защита: от короткого замыкания / перенапряжения / перегрузки / перегрева
- 2 года гарантии |
| Модель |
HS-480-5 |
HS-480-12 |
HS-480-24 |
HS-480-27 |
HS-480-36 |
HS-480-48 |
Выходные
характеристики |
Напряжение постоянного тока |
5V |
12V |
24V |
27V |
36V |
48V |
| Допустимое отклонение напряжения |
±2% |
±1% |
±1% |
±1% |
±1% |
±1% |
| Номинальный ток |
70A |
40A |
20A |
18A |
13.5A |
10A |
| Ток |
0~70A |
0~40A |
0~20A |
0~18A |
0~13.5A |
0~10A |
| Номинальная мощность |
350W |
480W |
480W |
486W |
486W |
480W |
| Пульсация и шум |
120mvp-p |
150mvp-p |
180mvp-p |
200mvp-p |
240mvp-p |
240mvp-p |
Диапазон напряжения
постоянного тока |
-9%~+10% |
±10% |
±10% |
-9%~+10% |
±10% |
±10% |
Входные
характеристики |
Диапазон напряжения |
90~132VAC / 180~264VAC (выбирается переключателем), 255~373VDC |
| Частота |
47~63HZ |
| Переменный ток |
10.5A/115VAC, 5.5A/230VAC |
|
Эффективность |
81% |
84% |
86% |
86% |
86% |
87% |
| Пусковой ток |
Ток при холодном запуске 25A/115VAC, 50A/230VAC |
| Ток утечки |
< 3.5mA/240VAC |
| Защита |
Перегрузка |
При номинальной выходной мощности 105%~135% стартует защита от перегрузки |
| кратковременно, автоматическое восстановление после отказа |
| Перенапряжение |
115%~135% |
| кратковременно, автоматическое восстановление после отказа |
| Перегрев |
>50°C вентилятор вкл., >45°C вентилятор выкл., >95°C±5°C срабатывает температурная защита |
авто-восстановление |
| Окружающая среда |
Рабочая температура,
влажность |
-10°C~+60, 20%~90%RH |
Температура хранения,
влажность |
-20°C~+85, 10%~95%RH без конденсата |
| Противостояние вибрации |
10~500HZ, 2G 10 мин / 1 цикл, период в течение 60 минут, каждая из осей |
| Безопасность |
Напряжение пробоя |
I/P-O/P:1.5KVAC I/P-FG:1.5KVAC O/P-FG: 0.5KVAC |
| Сопротивление изоляции |
I/P-O/P,I/P-FG,O/P-FG:100M Ом/500VDC |
| Стандарты |
Стандарт безопасности |
UL1012 |
| EMC стандарт |
EN55022, CLASS A |
| Другое |
Размеры |
215*115*50мм (L*W*H) |
| Вес / Упаковка |
1кг /24 шт. / 25кг / 0.049 м3 |
| Примечания |
1. Все упомянутые параметры измерены при входном напряжении 230VAC,
номинальной нагрузке и 25°C температуры окружающей среды.
2. Пульсация и шум измерены при 20MHz с помощью
12"
витой пары с 0.1 мкФ & 47 мкФ параллельный конденсатор.
3. Допуск: включает допуск установки, регулировку линии и регулировку нагрузки. |
|
|
|
|
