Источники питания гибридные импортные

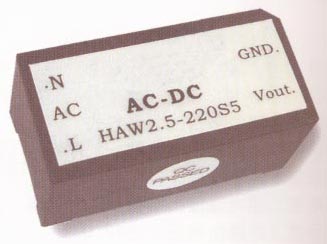

HAW2,5

  Источники питания гибридные импортные Вперед >>

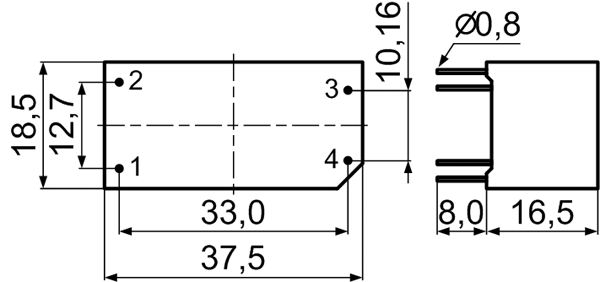

Чертеж

Входные характеристики
Входное напряжение 220V AC N 165~265V AC
  N 200~380V DC
  W 85~265V AC
  W 120~380V DC
Диапазон частот     47~440 Гц
Дистанционное ВКЛ / ВЫКЛ

Выходные характеристики
Допуск напряжения   Vo1 ±1,0%
Линейная регулировка   Vo1 ±0,5%
Регулировка нагрузки 20~100% Vo1 ±0,5%
Пульсация и шумы 20МГц BM
  Vo<5,0V, <80mVp-p Vo>48V, <180mVp-p Другие<120mVp-p
Время задержки включения     1 сек

Общие характеристики
КПД   Vo<5,0V, 80% Vo>5,0V, 82%
Частота переключения   100КГц 250КГц
Рабочая температура     -10°C~+65°C
Температура хранения     -25°C~+105°C
Макс. температура корпуса     +80°C
Относительная влажность     10%~90%
Материал корпуса   UL94V-0
Напряжение изоляции     2,5KV<2mA/1
Время наработки на отказ     2x105 ч


Входной диапазон напряжений Выходные параметры (В/А) Тип
V01 V02 V03
В мА В мА В мА
85 ~ 265В по переменному току
120 ~ 380В по постоянному току
2,1 500         HAW2,5 - 220S2V1
3,3 500         HAW2,5 - 220S3V3
5 500         HAW2,5 - 220S05
6 410         HAW2,5 - 220S06
9 270         HAW2,5 - 220S09
12 210         HAW2,5 - 220S12
15 165         HAW2,5 - 220S15
18 140         HAW2,5 - 220S18
24 100         HAW2,5 - 220S24
48 50         HAW2,5 - 220S48
