Источники питания гибридные импортные

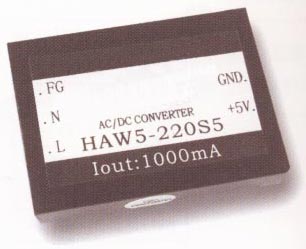

HAW5

<< Назад Источники питания гибридные импортные Вперед >>

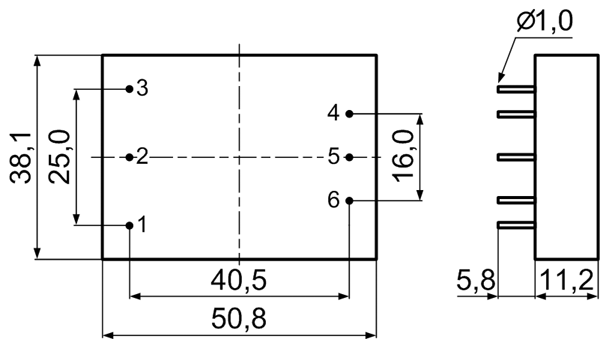

Чертеж

Входные характеристики
Входное напряжение 220V AC N 165~265V AC
  N 200~380V DC
  W 85~265V AC
  W 120~380V DC
Диапазон частот     47~440 Гц
Дистанционное ВКЛ / ВЫКЛ

Выходные характеристики
Допуск напряжения   Vo1, Vo2 ±1,0%, ±2,0%
Линейная регулировка   Vo1, Vo2 ±0,2%, ±0,5%
Регулировка нагрузки 20~100% Vo1, Vo2 ±0,5%, ±3,0%
Пульсация и шумы 20МГц BM
  Vo<5,0V, <80mVp-p Vo>48V, <180mVp-p Другие<120mVp-p
Время задержки включения     1 сек

Общие характеристики
КПД   Vo<5,0V, 80% Vo>5,0V, 82%
Частота переключения   100КГц
Рабочая температура     -10°C~+65°C
Температура хранения     -25°C~+105°C
Макс. температура корпуса     +80°C
Относительная влажность     10%~90%
Материал корпуса
Напряжение изоляции     2,5KV<2mA/1
      1,5KV<1,5mA/1
Время наработки на отказ     2x105 ч


Входной диапазон напряжений Выходные параметры (В/А) Тип
V01 V02 V03
В мА В мА В мА
85 ~ 265В по переменному току
120 ~ 380В по постоянному току
2,1 1000         HAW5 - 220S2V1
3,3 1000         HAW5 - 220S3V3
5 1000         HAW5 - 220S05
6 830         HAW5 - 220S06
9 550         HAW5 - 220S09
12 420         HAW5 - 220S12
15 330         HAW5 - 220S15
24 210         HAW5 - 220S24
48 100         HAW5 - 220S48
+ 3,3 500 - 3,3 500     HAW5 - 220D3V3
+ 5 500 - 5 500     HAW5 - 220D05
+ 6 420 - 6 420     HAW5 - 220D06
+ 9 275 - 9 275     HAW5 - 220D09
+ 12 210 - 12 210     HAW5 - 220D12
+ 15 165 - 15 165     HAW5 - 220D15
+ 24 100 - 24 100     HAW5 - 220D24
+ 48 50 - 48 50     HAW5 - 220D48
