Источники питания гибридные импортные

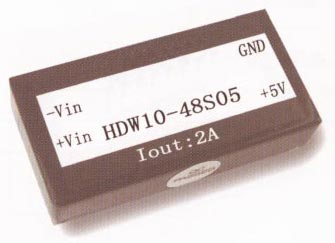

HDW10/12

<< Назад Источники питания гибридные импортные Вперед >>

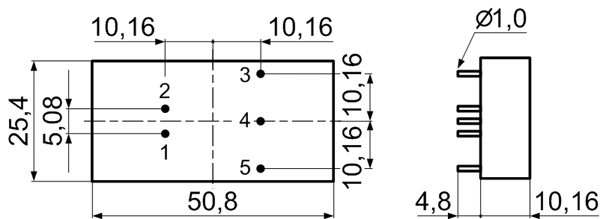

Чертеж

Входные характеристики
Входное напряжение   6V 4,5~9V DC
    12V 9~18V DC
    24V 18~36V DC
    48V 36~72V DC
    96V 72~144V DC
Дистанционное ВКЛ / ВЫКЛ

Выходные характеристики
Допуск напряжения   Vo1, Vo2 ±1,0%, ±2,0%
Линейная регулировка   Vo1, Vo2 ±0,2%, ±1,5%
Регулировка нагрузки 20~100% Vo1, Vo2 ±0,5%, ±4,0%
Пульсация и шумы 20МГц BM
  Vo<5,0V, <50mVp-p Vo>48V, <180mVp-p Другие<100mVp-p
Время задержки включения     < 200 мсек

Общие характеристики
КПД   Vo<5,0V, 75% Vo>5,0V, 82%
Частота переключения   300КГц 330КГц
Рабочая температура     -25°C~+55°C
Температура хранения     -40°C~+105°C
Макс. температура корпуса     +95°C
Относительная влажность     10%~90%
Напряжение изоляции     500Vdc<0,5mA/1
      500Vdc<0,5mA/1
Время наработки на отказ     2x105 ч


Входной диапазон напряжений Выходные параметры (В/А)
S Тип D Тип
В мА В мА
6В (4,5 ~ 9В) 3,3 1000 HDW5 - 6S3V3 ± 3,3 ± 500 HDW5 - 6D3V3
5 1000 HDW5 - 6S05 ± 5 ± 500 HDW5 - 6D05
9 550 HDW5 - 6S09 ± 9 ± 275 HDW5 - 6D09
12 420 HDW5 - 6S12 ± 12 ± 210 HDW5 - 6D12
15 330 HDW5 - xS15 ± 15 ± 165 HDW5 - 6D15
24 210 HDW5 - xS24 ± 24 ± 100 HDW5 - 6D24
48 100 HDW5 - xS48
12В (9 ~ 18В)
24В (18 ~ 36В)
48В (36 ~ 72В)
3,3 2000 HDW10 - xS3V3 ± 3,3 1000 HDW10 - xD3V3
5 2000 HDW10 - xS05 ± 5 1000 HDW10 - xD05
9 1110 HDW10 - xS09 ± 9 550 HDW10 - xD09
12 830 HDW10 - xS12 ± 12 410 HDW10 - xD12
15 660 HDW10 - xS15 ± 15 330 HDW10 - xD15
24 410 HDW10 - xS24 ± 24 210 HDW10 - xD24
48 210 HDW10 - xS48
3,3 2400 HDW12 - xS3V3 ± 3,3 1200 HDW12 - xD3V3
5 2400 HDW12 - xS05 ± 5 1200 HDW12 - xD05
9 1330 HDW12 - xS09 ± 9 660 HDW12 - xD09
12 1000 HDW12 - xS12 ± 12 500 HDW12 - xD12
15 800 HDW12 - xS15 ± 15 400 HDW12 - xD15
24 500 HDW12 - xS24 ± 24 250 HDW12 - xD24
48 250 HDW12 - xS48
