Источники питания гибридные импортные

HDW20

<< Назад Источники питания гибридные импортные Вперед >>

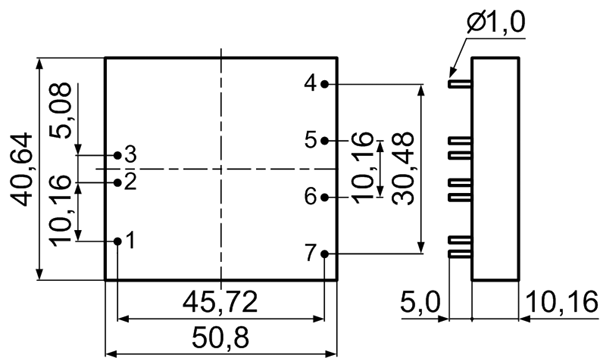

Чертеж

Входные характеристики
Входное напряжение   12V 9~18V DC
    24V 18~36V DC
    48V 36~72V DC
    96V 72~144V DC
Дистанционное ВКЛ / ВЫКЛ     3,5 V DC~+V in
      <0,3 V DC

Выходные характеристики
Допуск напряжения   Vo1, Vo2 ±1,0%, ±2,0%
Линейная регулировка   Vo1, Vo2 ±0,2%, ±1,5%
Регулировка нагрузки 20~100% Vo1, Vo2 ±0,5%, ±4,0%
Пульсация и шумы 20МГц BM
  Vo<5,0V, <50mVp-p Vo>48V, <180mVp-p Другие<100mVp-p
Время задержки включения     < 200 мсек

Общие характеристики
КПД   Vo<5,0V, 80% Vo>5,0V, 85%
Частота переключения   300КГц 330КГц
Рабочая температура     -25°C~+55°C
Температура хранения     -40°C~+105°C
Макс. температура корпуса     +95°C
Относительная влажность     10%~90%
Напряжение изоляции     500Vdc<0,5mA/1
      500Vdc<0,5mA/1
Время наработки на отказ     2x105 ч


Входной диапазон напряжений Выходные параметры (В/А)
S Тип D Тип
В мА В мА
12В (9 ~ 18В)
24В (18 ~ 36В)
48В (36 ~ 72В)
96В (72 ~ 144В)
3,3 3000 HDW15 - xS3V3 ± 3,3 ± 1500 HDW15 - xD3V3
5 3000 HDW15 - xS05 ± 5 ± 1500 HDW15 - xD05
9 1660 HDW15 - xS09 ± 9 ± 830 HDW15 - xD09
12 1250 HDW15 - xS12 ± 12 ± 625 HDW15 - xD12
15 1000 HDW15 - xS15 ± 15 ± 500 HDW15 - xD15
24 625 HDW15 - xS24 ± 24 ± 310 HDW15 - xD24
48 310 HDW15 - xS48
3,3 4000 HDW20 - xS3V3 ± 3,3 ± 2000 HDW20 - xD3V3
5 4000 HDW20 - xS05 ± 5 ± 2000 HDW20 - xD05
9 2220 HDW20 - xS09 ± 9 ± 1110 HDW20 - xD09
12 1660 HDW20 - xS12 ± 12 ± 830 HDW20 - xD12
15 1330 HDW20 - xS15 ± 15 ± 660 HDW20 - xD15
24 830 HDW20 - xS24 ± 24 ± 410 HDW20 - xD24
48 410 HDW20 - xS48
