Источники питания гибридные импортные

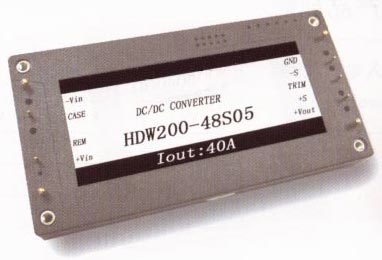

HDW200/300

<< Назад Источники питания гибридные импортные Вперед >>

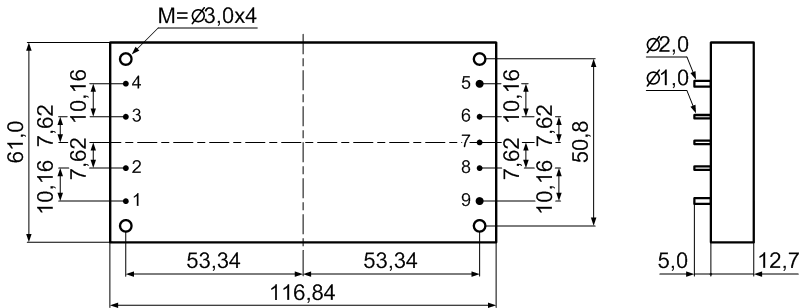

Чертеж

Входные характеристики
Входное напряжение   24V 18~36V DC
    48V 36~72V DC
Дистанционное ВКЛ / ВЫКЛ     3,5 V DC~+V in
      <0,3 V DC

Выходные характеристики
Допуск напряжения   Vo1 ±1,0%
Линейная регулировка   Vo1 ±0,2%
Регулировка нагрузки 20~100% Vo1 ±0,5%
Пульсация и шумы 20МГц BM
  Vo<5,0V, <50mVp-p Vo>48V, <180mVp-p Другие<100mVp-p
Время задержки включения     < 200 мсек

Общие характеристики
КПД   Vo<5,0V, 86% Vo>5,0V, 85%
Частота переключения   300КГц 330КГц
Рабочая температура     -25°C~+55°C
Температура хранения     -40°C~+105°C
Макс. температура корпуса     +100°C
Относительная влажность     10%~90%
Напряжение изоляции     1000Vdc<0,5mA/1
      1000Vdc<0,5mA/1
Время наработки на отказ     2x105 ч


Входной диапазон напряжений Выходные параметры (В/А) Тип
V01 V02 V03
В А В А В А
24В (18 ~ 36В)
48В (36 ~ 72В)
3,3 30,0         HDW150 - xS3V3
5 30,0         HDW150 - xS05
12 12,5         HDW150 - xS12
15 10,0         HDW150 - xS15
24 6,25         HDW150 - xS24
3,3 40,0         HDW200 - xS3V3
5 40,0         HDW200 - xS05
12 17,0         HDW200 - xS12
15 13,0         HDW200 - xS15
24 8,3         HDW200 - xS24
3,3 60,0         HDW300 - xS3V3
5 60,0         HDW300 - xS05
12 25,0         HDW300 - xS12
15 20,0         HDW300 - xS15
24 12,5         HDW300 - xS24
