Источники питания гибридные импортные

HDW3/5

<< Назад Источники питания гибридные импортные Вперед >>

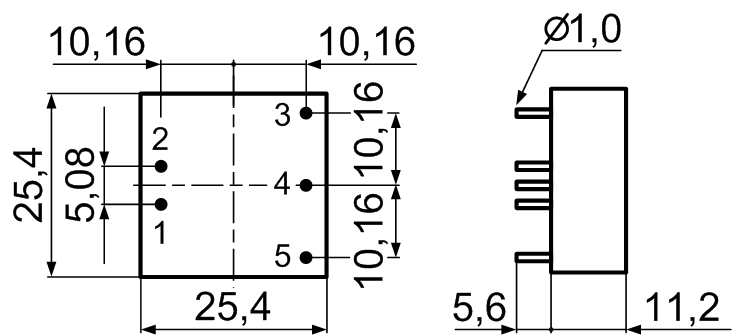

Чертеж

Входные характеристики
Входное напряжение   12V 9~18V DC
    24V 18~36V DC
    48V 36~72V DC

Выходные характеристики
Допуск напряжения   Vo1, Vo2 ±1,0%, ±2,0%
Линейная регулировка   Vo1, Vo2 ±0,2%, ±1,5%
Регулировка нагрузки 20~100% Vo1, Vo2 ±0,5%, ±4,0%
Пульсация и шумы 20МГц BM
  Vo<5,0V, <50mVp-p Vo>48V, <180mVp-p Другие<100mVp-p
Время задержки включения     < 200 мсек

Общие характеристики
КПД   Vo<5,0V, 75% Vo>5,0V, 80%
Частота переключения   300КГц 330КГц
Рабочая температура     -25°C~+55°C
Температура хранения     -40°C~+105°C
Макс. температура корпуса     +95°C
Относительная влажность     10%~90%
Напряжение изоляции     500Vdc<0,5mA/1
      500Vdc<0,5mA/1
Время наработки на отказ     2x105 ч


Входной диапазон напряжений Выходные параметры (В/А)
S Тип D Тип
В мА В мА
12В (9 ~ 18В)
24В (18 ~ 36В)
48В (36 ~ 72В)
3,3 600 HDW3 - xS3V3 ± 3,3 ± 300 HDW3 - xD3V3
5 600 HDW3 - xS05 ± 5 ± 300 HDW3 - xD05
9 330 HDW3 - xS09 ± 9 ± 165 HDW3 - xD09
12 250 HDW3 - xS12 ± 12 ± 125 HDW3 - xD12
15 200 HDW3 - xS15 ± 15 ± 100 HDW3 - xD15
24 125 HDW3 - xS24 ± 24 ± 60 HDW3 - xD24

3,3 1000 HDW5 - xS3V3 ± 3,3 ± 500 HDW5 - xD3V3
5 1000 HDW5 - xS05 ± 5 ± 500 HDW5 - xD05
9 550 HDW5 - xS09 ± 9 ± 275 HDW5 - xD09
12 410 HDW5 - xS12 ± 12 ± 205 HDW5 - xD12
15 330 HDW5 - xS15 ± 15 ± 165 HDW5 - xD15
24 210 HDW5 - xS24 ± 24 ± 100 HDW5 - xD24
