Источники питания гибридные импортные

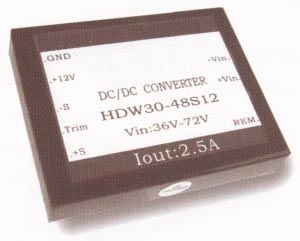

HDW30

<< Назад Источники питания гибридные импортные Вперед >>

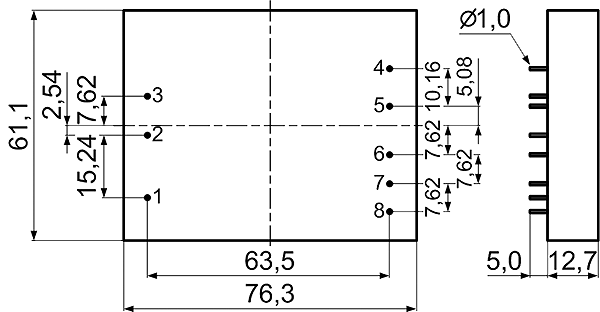

Чертеж

Входные характеристики
Входное напряжение   12V 9~18V DC
    24V 18~36V DC
    48V 36~72V DC
    96V 72~144V DC
Дистанционное ВКЛ / ВЫКЛ     3,5 V DC~+V in
      <0,3 V DC

Выходные характеристики
Допуск напряжения   Vo1, Vo2, Vo3 ±1,0%, ±2,0%
Линейная регулировка   Vo1, Vo2, Vo3 ±0,2%, ±1,5%
Регулировка нагрузки 20~100% Vo1, Vo2, Vo3 ±0,5%, ±4,0%
Пульсация и шумы 20МГц BM
  Vo<5,0V, <50mVp-p Vo>48V, <180mVp-p Другие<100mVp-p
Время задержки включения     < 200 мсек

Общие характеристики
КПД   Vo<5,0V, 80% Vo>5,0V, 87%
Частота переключения   300КГц 330КГц
Рабочая температура     -25°C~+55°C
Температура хранения     -40°C~+105°C
Макс. температура корпуса     +95°C
Относительная влажность     10%~90%
Напряжение изоляции     500Vdc<0,5mA/1
      500Vdc<0,5mA/1
Время наработки на отказ     2x105 ч


Входной диапазон напряжений Выходные параметры (В/А) Тип
V01 V02 V03
В А В А В А
12В (9 ~ 18В)
24В (18 ~ 36В)
48В (36 ~ 72В)
96В (72 ~ 144В)
3,3 6,0         HDW30 - xS3V3
5 6,0         HDW30 - xS05
9 3,3         HDW30 - xS09
12 2,5         HDW30 - xS12
15 2,0         HDW30 - xS15
24 1,25         HDW30 - xS24
+ 3,3 3,0 - 3,3 3,0     HDW30 - xD3V3
+ 5 3,0 - 5 3,0     HDW30 - xD05
+ 9 1,6 - 9 1,6     HDW30 - xD09
+ 12 1,25 - 12 1,25     HDW30 - xD12
+ 15 1,0 - 15 1,0     HDW30 - xD15
+ 24 0,62 - 24 0,62     HDW30 - xD24
+ 5 3,0 + 12 0,62 - 12 0,62 HDW30 - xT5 - 12
+ 5 3,0 + 15 0,5 - 15 0,5 HDW30 - xT5 - 15
