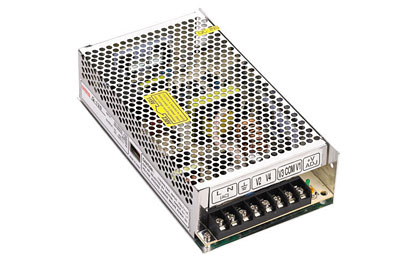

Q-120W-B источник питания встраиваемый многоканальный

Особенности:
- AC диапазон входного напряжения выбирается переключателем
- Малый объем, малый вес, высокая эффективность
- Защита от короткого замыкания / перегрузки / перенапряжения
- Светодиодный индикатор включения
- 2 года гарантии

Модель
Q-120B
Выходные
характеристики
Напряжение постоянного тока CH1: +5V CH2: +12V CH3:-5V CH4:-12V
Допустимое отклонение напряжения ±2% ±6% ±6% ±6%
Номинальный ток 11A 4A 1A 1A
Ток 2~11A 0.5~4A 0.2~1A 0.2~1A
Номинальная мощность 120W
Пульсация и шум 80mvp-p 100mvp-p 80mv 100mvp-p
Диапазон напряжения
постоянного тока
CH1: -9%~+10%
Входные
характеристики
Диапазон напряжения 90~132VAC / 180~264VAC (выбирается переключателем), 255~373VDC
Частота 47~63HZ
Переменный ток 2.8A / 115VAC, 1.6A / 230VAC
Эффективность 77%
Пусковой ток Ток при холодном запуске 30A/115VAC, 60A/230VAC
Ток утечки < 3.5mA/240VAC
Защита Перегрузка При номинальной мощности 110%~150 стартует защита от перегрузки
восстановление после перезапуска
Перенапряжение CH1, CH2: 115~135%
восстановление после перезапуска
Окружающая среда Рабочая температура,
влажность
-10°C~+60, 20%~90%RH
Температура хранения,
влажность
-20°C~+85, 10%~95%RH без конденсата
Противостояние вибрации 10~500HZ, 2G 10 мин / 1 цикл, период в течение 60 минут, каждая из осей
Безопасность Напряжение пробоя I/P-O/P:1.5KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC
Сопротивление изоляции I/P-O/P,I/P-FG,O/P-FG:100M Ом/500VDC
Стандарты Стандарт безопасности UL1012
EMC стандарт EN55022, CLASS A
Другое Размеры 199*110*50мм (L*W*H)
Вес / Упаковка 0.88кг /24 шт. / 22кг / 0.043м3/1.51куб. фут
Примечания 1. Все упомянутые параметры измерены при входном напряжении 230VAC,
номинальной нагрузке и 25°C температуры окружающей среды.
2. Пульсация и шум измерены при 20MHz с помощью
12" витой пары с 0.1 мкФ & 47 мкФ параллельный конденсатор.
3. Допуск: включает допуск установки, регулировку линии и регулировку нагрузки.
