| Источники питания |
|
Источники питания / S серия /

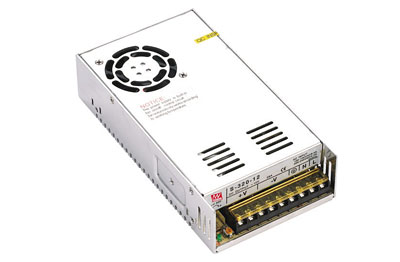

S-320W серия: источники питания встраиваемые
 |
Особенности:
- AC диапазон входного напряжения выбирается переключателем
- Малый объем, малый вес, высокая эффективность
- Защита от короткого замыкания / перегрузки / перенапряжения / от перегрева
- Встроенный вентилятор охлаждения
- Охлаждающий вентилятор включается/выключается автоматически
- Светодиодный индикатор включения
- 2 года гарантии |
|
Модель |
S-320-12 |
S-320-15 |
S-320-24 |
S-320-27 |
S-320-36 |
S-320-48 |
Выходные
характеристики |
Напряжение постоянного тока |
12V |
15V |
24V |
27V |
36V |
48V |
| Допустимое отклонение напряжения |
±1% |
±1% |
±1% |
±1% |
±1% |
±1% |
| Номинальный ток |
25A |
20A |
12.5A |
11A |
8.5A |
6.5A |
| Ток |
0~25A |
0~20A |
0~12.5A |
0~11A |
0~8.5A |
0~6.5A |
| Номинальная мощность |
300W |
300W |
300W |
297W |
306W |
312W |
| Пульсация и шум |
100mvp-p |
150mvp-p |
150mvp-p |
150mvp-p |
150mvp-p |
200mvp-p |
Диапазон напряжения
постоянного тока |
±10% |
±10% |
±10% |
±10% |
±10% |
±10% |
Входные
характеристики |
Диапазон напряжения |
90~132VAC / 180~264VAC (выбирается переключателем), 255~373VDC |
| Частота |
47~63HZ |
| Переменный ток |
6.0A/115VAC, 3.5A/230VAC |
|
Эффективность |
80% |
80% |
82% |
82% |
82% |
83% |
| Пусковой ток |
Ток при холодном запуске 25A/115VAC, 50A/230VAC |
|
Ток утечки |
< 3.5mA/240VAC |
| Защита |
Перегрузка |
При номинальной выходной мощности 105%~135% стартует защита от перегрузки |
|
автоматическое восстановление после отказа |
| Перенапряжение |
15.6~17.8V |
18.6~20.8V |
30.6~33.2V |
33.2~35.6V |
42.6~44.2V |
54.8~56.6V |
|
кратковременно, автоматическое восстановление после отказа |
| Перегрев |
>55°C вентилятор вкл., <50°C вентилятор выкл., >85°C срабатывает температурная защита |
|
авто-восстановление |
| Окружающая среда |
Рабочая температура,
влажность |
-10°C~+60, 20%~90%RH |
Температура хранения,
влажность |
-20°C~+85, 10%~95%RH без конденсата |
| Противостояние вибрации |
10~500HZ, 2G 10 мин / 1 цикл, период в течение 60 минут, каждая из осей |
| Безопасность |
Напряжение пробоя |
I/P-O/P:1.5KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC |
|
Сопротивление изоляции |
I/P-O/P,I/P-FG,O/P-FG:100M Ом/500VDC |
| Стандарты |
Стандарт безопасности |
UL1012 |
| EMC стандарт |
EN55022, CLASS A |
| Другое |
Размеры |
215*115*50мм (L*W*H) |
|
Вес / Упаковка |
1.0кг /24 шт. / 25кг / 0.049 м3/1.72куб. фут |
|
Примечания |
1. Все упомянутые параметры измерены при входном напряжении 230VAC,
номинальной нагрузке и 25°C температуры окружающей среды.
2. Пульсация и шум измерены при 20MHz с помощью
12"
витой пары с 0.1 мкФ & 47 мкФ параллельный конденсатор.
3. Допуск: включает допуск установки, регулировку линии и регулировку нагрузки. |
|
|
|
|
