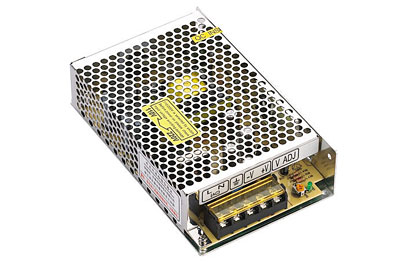

S-60W серия: источники питания встраиваемые

Особенности:
- AC диапазон входного напряжения выбирается переключателем
- Малый объем, малый вес, высокая эффективность
- Защита от короткого замыкания / перегрузки
- Охлаждение естественной конвекцией
- Светодиодный индикатор включения
- 2 года гарантии

Модель
S-60-12
S-60-15
S-60-24
Выходные
характеристики
Напряжение постоянного тока 12V 15V 24V
Допустимое отклонение напряжения ±1% ±1% ±1%
Номинальный ток 5A 4A 2.5A
Ток 0~5A 0~4A 0~1.8A
Номинальная мощность 60W 60W 60W
Пульсация и шум 100mvp-p 100mvp-p 120mvp-p
Диапазон напряжения
постоянного тока
±10% ±10% ±10%
Входные
характеристики
Диапазон напряжения 90~132VAC / 180~264VAC (выбирается переключателем), 255~373VDC
Частота 47~63HZ
Переменный ток 1.4A/115VAC, 0.7A/230VAC
Эффективность 79% 80% 82%
Пусковой ток Ток при холодном запуске 18A/115VAC, 36A/230VAC
Ток утечки < 3.5mA/240VAC
Защита Перегрузка При номинальной выходной мощности 105%~135%  стартует защита от перегрузки
автоматическое восстановление после отказа
Окружающая среда Рабочая температура,
влажность
-10°C~+60, 20%~90%RH
Температура хранения,
влажность
-20°C~+85, 10%~95%RH без конденсата
Противостояние вибрации 10~500HZ, 2G 10 мин / 1 цикл, период в течение 60 минут, каждая из осей
Безопасность Напряжение пробоя I/P-O/P:1.5KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC
Сопротивление изоляции I/P-O/P,I/P-FG,O/P-FG:100M Ом/500VDC
Стандарты Стандарт безопасности UL1012
EMC стандарт EN55022, CLASS A
Другое Размеры 159*97*38мм (L*W*H)
Вес / Упаковка 0.5кг /45 шт. / 23.5кг / 0.041м3/1.45куб. фут
Примечания 1. Все упомянутые параметры измерены при входном напряжении 230VAC,
номинальной нагрузке и 25°C температуры окружающей среды.
2. Пульсация и шум измерены при 20MHz с помощью
12" витой пары с 0.1 мкФ & 47 мкФ параллельный конденсатор.
3. Допуск: включает допуск установки, регулировку линии и регулировку нагрузки.
