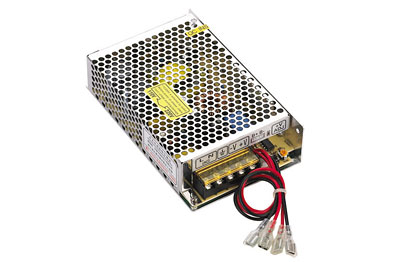

SC-120W серия: источники питания встраиваемые

Особенности:
- AC диапазон входного напряжения выбирается переключателем
- Малый объем, малый вес, высокая эффективность
- Защита от короткого замыкания / перегрузки
- Индикатор включения / зарядки / нормальная (LED)
- Защита аккумулятора при низком напряжении
- 2 года гарантии

Модель
SC-120-12
SC-120-24
Выходные
характеристики
Напряжение постоянного тока CH1: 13.8V CH1: 13.4V CH1: 27.6V CH2: 26.5V
Допустимое отклонение напряжения ±1% - ---- ±1% - ----
Номинальный ток 8A 0.5A 4A 0.3A
Ток 0~8A - ---- 0~4A - ----
Номинальная мощность 117.1W 118.4W
Пульсация и шум 120mvp-p - ---- 180mvp-p - ----
Диапазон напряжения
постоянного тока
CH1: 11.3~14.9V CH1: 21.3~29.8V
Входные
характеристики
Диапазон напряжения 90~264VAC, 127~370VDC
Частота 47~63HZ
Переменный ток 2.8A/115VAC, 1.4A/230VAC
Эффективность 81% 83%
Пусковой ток Ток при холодном запуске  30A/115VAC, 50A/230VAC
Ток утечки < 1mA/240VAC
Защита Перегрузка При номинальной выходной мощности 110%~150%  стартует защита от перегрузки
AC режим зарядки: кратковременно автоматическое восстановление после отказа
Защита аккумулятора при низком напряжении 9.5~11V 20~22V
Окружающая среда Рабочая температура,
влажность
-10°C~+60, 20%~90%RH
Температура хранения,
влажность
-20°C~+85, 10%~95%RH без конденсата
Противостояние вибрации 10~500HZ, 2G 10 мин / 1 цикл, период в течение 60 минут, каждая из осей
Безопасность Напряжение пробоя I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC
Сопротивление изоляции I/P-O/P,I/P-FG,O/P-FG:100M Ом/500VDC
Стандарты Стандарт безопасности UL60950-1
EMC стандарт EN55022, CLASS B
Другое Размеры 159*97*38мм (L*W*H)
Вес / Упаковка 0.56кг /45 шт. / 26кг / 0.041м3/1.45куб. фут
Примечания 1. Все упомянутые параметры измерены при входном напряжении 230VAC,
номинальной нагрузке и 25°C температуры окружающей среды.
2. Пульсация и шум измерены при 20MHz с помощью
12" витой пары с 0.1 мкФ & 47 мкФ параллельный конденсатор.
3. Допуск: включает допуск установки, регулировку линии и регулировку нагрузки.
