Реле автомобильные

HFKW

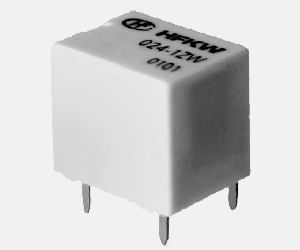

сверхминиатюрное автомобильное реле

    Особенности:
  • высокий коммутируемый ток (ток: 35А/10мин; 25А/1час)
  • улучшенная термостойкость
  • длительный срок службы
  • высокое сопративление колебаниям и ударам
  • два типа матеиалов контактов
HFKW, Реле автомобильные
Параметры
Схема расположения контактов 1C
Первоначальное контактное сопротивление, макс. 100mW
(при 1A 6VDC)
Материал контактов W - типN - тип
AgSnOAgNi
Ммаксимально допустимая мощность включения или отключения контактов 14VDC 15A
Максимальный коммутируемый ток 35A/10мин, 25A/1час
Максимальный ток 60A40A
Максимальный коммутируемый ток NO/NC: 35/10A16VDC
Номинальная нагрузка 1A 6VDC1A6VDC
Механический ресурс 1 x 107OPS
Электрический ресурс 2 x 105OPS
Характеристики
Первоначальное сопротивление 100 MW, 500VDC
Электрическая прочность диэлектрика
   - катушкой и контактами
   - между открытыми контактами


500Vrms, 1 мин
500Vrms, 1 мин
Время срабатывания 10 мс
Время отпускания 5 мс
Подъем температуры 60°C макс.
Ударопрочность
   - функциональная
   - разрушительная

100 м/с2
1000 м/с2
Устойчивость к вибрациям DA: 1,5мм 10...55Гц
Влажность 98% +40°C
Температура окружающей среды -40...+85°C
Удельный вес ≈ 6г
Результат PCB
Конструкция герметизированный

Характеристики катушки
Мощность катушки 0,6Вт
Параметры катушки
Напряжение номинальное,
VDC
Напряжение срабатывания,
VDC
Напряжение отпускания,
VDC
Сопротивление катушки индуктивности,
W
20°C85°C20°C
63.64.50.560 ± 10%
95.46.80.7135+ 10%
106.37.90.8180 ± 10%
127.39.01.0240 ± 10%
1810.813.51.5540 ± 10%
2414.418.02.2960 ± 10%
Порядок оформления заказов
  HFKW / 012 1Z W
Тип
Напряжение на катушке:
            6, 9, 10, 12, 18, 24VDC

Схема расположения контактов
            1Z: 1C(SPDT)
            Z: 1 Form C

Материал контактов
              W: AgSnO
              N: AgNi

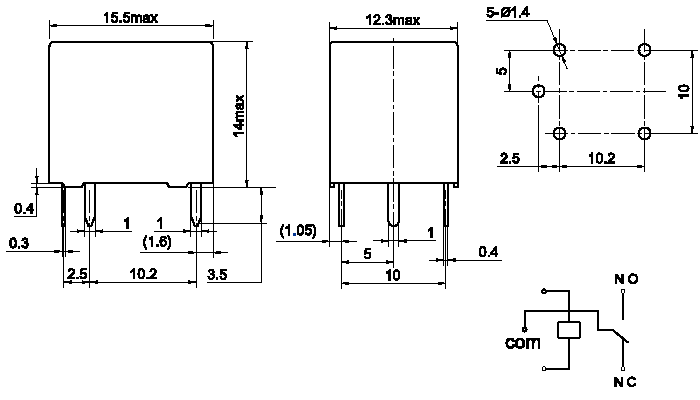

Габаритные размеры, коммутационная схема, топология печатной платы

HFKW, Реле автомобильные

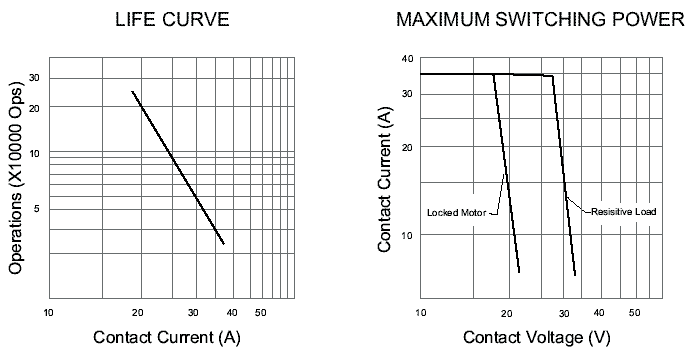

Характеристики

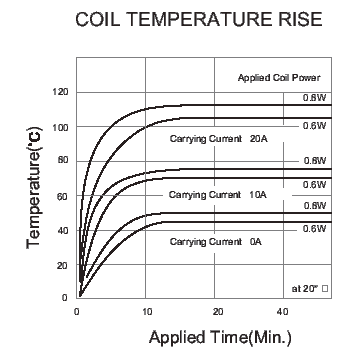

Характеристики катушки

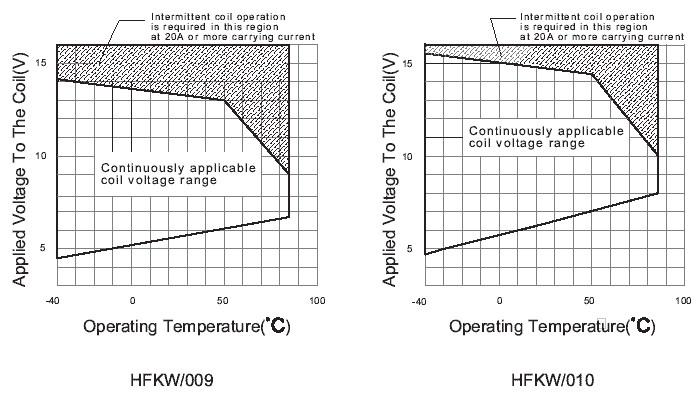

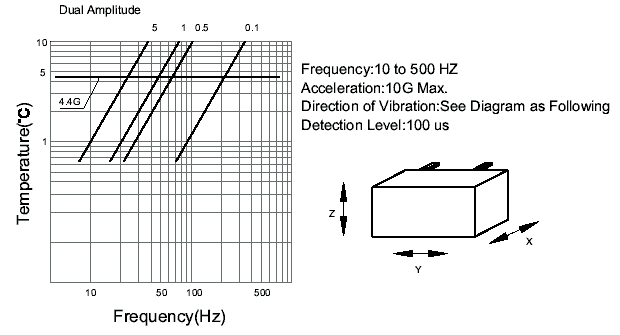

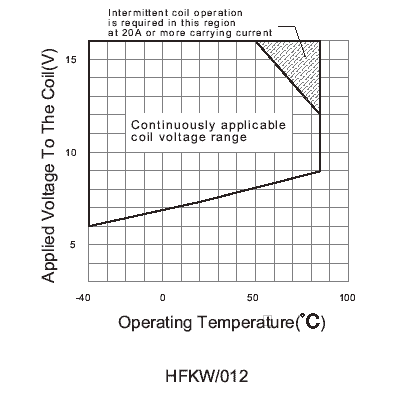

Характеристика устойчивости к вибрациям

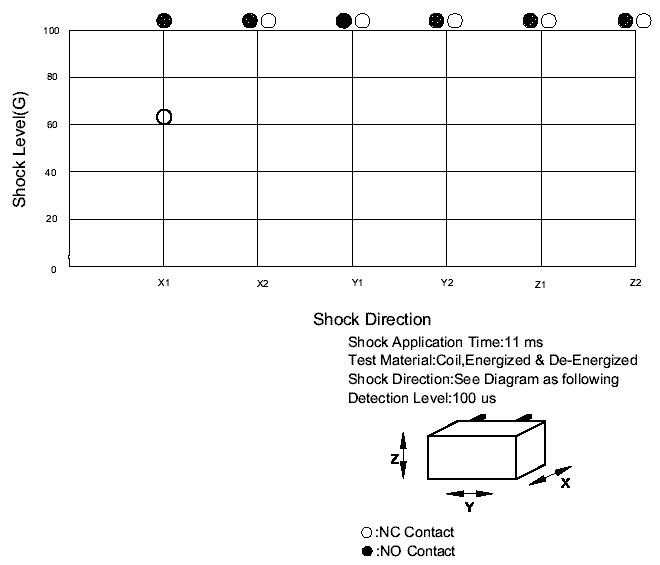

Характеристика ударопрочности
