| Реле автомобильные |

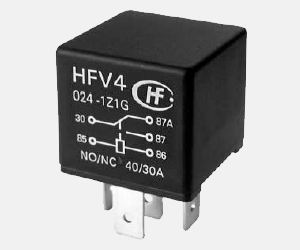

HFV4
автомобильное реле
Особенности:
- коммутационная способность 40 A при 85°C
- схема расположения контактов 1 Form A и 1 Form С
- PC выводы
- монтажный кронштейн (опциональная)
|
|
| Параметры |
| Схема расположения контактов |
1A | 1С |
| Первоначальное контактное сопротивление |
100mW (при 1A6VDC) |
| Материал контактов |
AgNi, AgSnO |

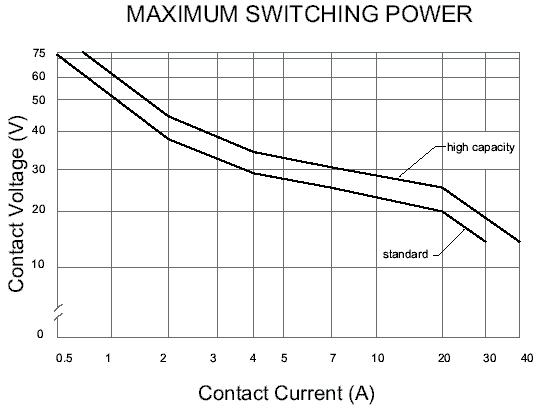

| Ммаксимально допустимая мощность включения или отключения контактов |
14VDC 40A | 14VDC
30A(NO)/20A(NC)
G:40A(NO)/30A(NC) |
| Макс. коммутируемый ток |
60A | 60A(NO)/40A(NC) |
| Макс. постоянный ток |
60A | 60A(NO)/40A(NC) |
| Макс. пиковый ток |
120A | 120A(NO)/45A(NC) |
| Мин. коммутируемая нагрузка |
6VDC, 100мА |
| Механический ресурс |
1 x 107OPS |
| Электрический ресурс |
1 x 105OPS |
|
| Характеристики |
| Первоначальное сопротивление |
100 MW, 500VDC |
Электрическая прочность диэлектрика
между катушкой и контактами
между открытыми контактами |
500Vrms
500Vrms |
| Время срабатывания |
7 мс |
| Время отпускания |
5 мс |
| Подъем температуры |
75°C макс. |
Ударопрочность
- функциональная
- разрушительная |
100 м/с2
200 м/с2 |
| Устойчивость к вибрациям |
1,5мм, 10...40Гц |
| Влажность |
98% +40°C |
| Температура окружающей среды |
-40...+85°C |
| Монтаж |
QC и PCB |
| Удельный вес |
31г |
| Конструкция |
пылезащитный корпус |
| Характеристики катушки |
| Мощность катушки |
1,6Вт |
|
| Параметры катушки |
Напряжение номинальное,
VDC |
Напряжение срабатывания,
VDC |
Напряжение отпускания,
VDC |
Сопротивление катушки индуктивности,
W |
Напряжение предельное,
VDC |
| 20°C | 20°C | 20°C | 20°C | 85°C |
| 6 | 3.9 | 0.6 | 22 ±10% | 10.1 | 7.9 |
| 12 | 7.8 | 1.2 | 85 ±10% | 20.2 | 16.7 |
| 24 | 15.6 | 2.4 | 350 ±10% | 40.5 | 31.5 |
|
| Порядок оформления заказов |
| |
HFV4 / |
012 |
1H |
1 |
G |
| Тип |
|
|
|
|
Напряжение на катушке:
6, 12, 24VDC |
|
|
|
Схема расположения контактов:
1H: 1 Form A
1Z: 1 Form С |
|
|
Врсия:
1: QC разъем
2: PC разъем
4: пластмассовое покрытие
6: металлическое покрытие |
|
Мощность катушки:
Nil: стандартный тип
G: мощный тип |
|
|

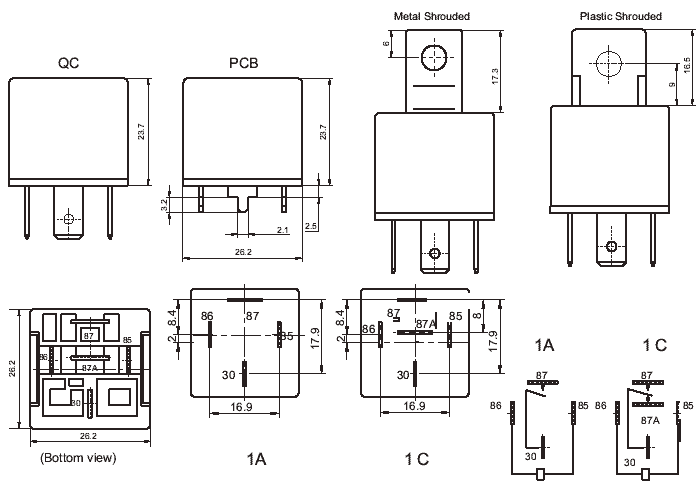

Габаритные размеры, коммутационная схема, топология печатной платы |
 |

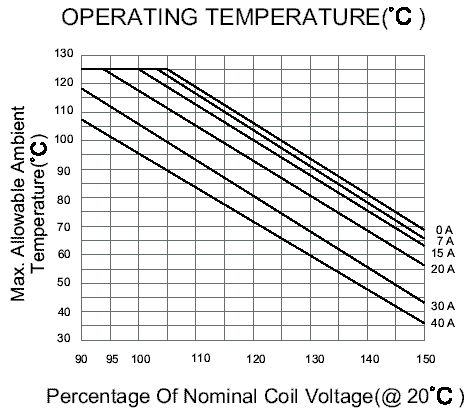

Характеристики |
 |
 |
|
|
|
|
|
