| Реле автомобильные |

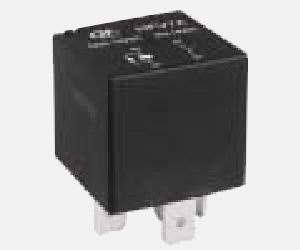

HFV7A
автомобильное реле
Особенности:
- коммутируемый ток 50A
- температура окружающей среды до 125°C
- схема расположения контактов - SPST, SPDT
- герметизированные или реле с крышкой
- с резистором для подавление помех, вызванных переходными процессами
|
 |
| Параметры |
| Схема расположения контактов |
1A, 1C |
| Максимальный коммутируемый ток |
50 A |
| Максимальное коммутируемое напряжение |
50VDC |
| Максимальный постоянный ток |
50A (23°C)
30A (125°C) |
| Ммаксимально допустимая мощность включения или отключения контактов (активная нагрузка) |
1 FormA: 50A 14VDC
1 Form C: NO/NC
50/30A 14VDC |
| Максимальн коммутируемое мощность |
700Вт |
| Материал контактов |
AgNi0.15, AgSnO |
| Первоначальное контактное сопротивление, макс. |
500mW
(при 1A 24VDC) |
| Электрический ресурс |
1 x 105OPS
(50A 14VDC,23°C) |
| Механический ресурс |
1 x 107OPS |
|
| Характеристики |
| Первоначальное сопротивление |
100 MW |
| Электрическая прочность диэлектрика |
500Vrms, 1 мин |
| Время срабатывания |
10 мс |
| Время отпускания |
7 мс |
| Устойчивость к вибрациям |
10...500Гц 49м/с2(5г) |
| Ударопрочность |
200 м/с2(20г) |
| Температура окружающей среды |
-40...+125°C |
| Удельный вес |
≈ 40г |
| Результат |
QC |
| Конструкция |
герметизированный,
с крышкой |
| Характеристики катушки |
| Мощность катушки |
1,6...2,2Вт |
| Напряжение катушки |
6VDC, 12VDC, 24VDC |
|
| Параметры катушки (стандартный тип) |
Напряжение номинальное,
VDC |
Напряжение срабатывания,
VDC |
Напряжение отпускания,
VDC |
Сопротивление катушки индуктивности,
W |
Макс. напряжение отпускания катушки,
VDC при 105°C |
Параллельный резистор, шунт,
W |
| 6 | 3.2 | 0.6 | 22.5 | 9 | 180 |
| 12 | 7.2 | 1.2 | 90 | 18 | 680 |
| 24 | 14.4 | 2.4 | 360 | 34 | 2700 |
|
| Параметры катушки (высокой мощности) |
Напряжение номинальное,
VDC |
Напряжение срабатывания,
VDC |
Напряжение отпускания,
VDC |
Сопротивление катушки индуктивности,
W |
Макс. напряжение отпускания катушки,
VDC при 105°C |
Параллельный резистор, шунт,
W |
| 6 | 3.2 | 0.6 | 18 | 7.0 | 180 |
| 12 | 7.2 | 1.2 | 72 | 14 | 680 |
| 24 | 14.4 | 2.4 | 288 | 28 | 2700 |
|
| Порядок оформления заказов |
| |
HFV7A / |
012 |
Z |
S |
P |
T |
R |
XXX |
| Тип |
|
|
|
|
|
|
|
Напряжение на катушке:
6, 12, 24VDC |
|
|
|
|
|
|
Схема расположения контактов
H: 1 Form A
Z: 1 Form C |
|
|
|
|
|
Конструкция
S: герметизированный
Nil: с крышкой |
|
|
|
|
Мощность катушки
Nil: стандартная
P: высокомощная |
|
|
|
Материал контактов
T: AgSnO
3: AgNi0.15 |
|
|
Параллельный резистор; шунт
R: с резистором
Nil: без резистора |
|
| Индивидуальный код заявки |
|
|

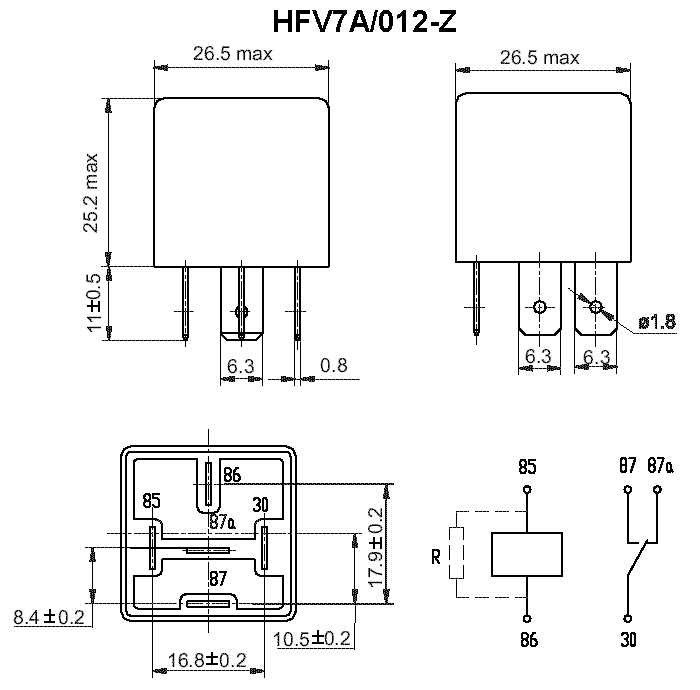

Габаритные размеры, коммутационная схема, топология печатной платы |
 |
 |

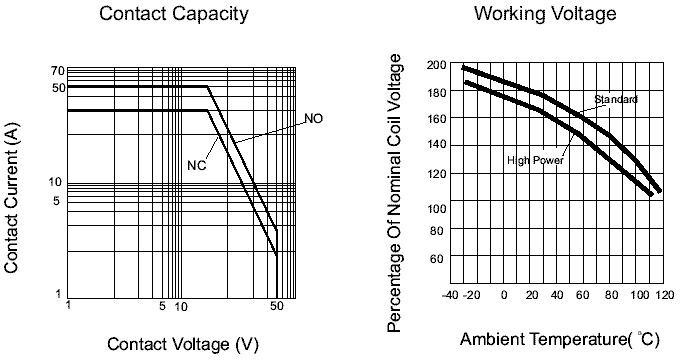

Характеристики |
 |
|
|
|
|
|
