| Реле твердотельные |
JGC-8F
твердотельное реле
Особенности:
- I/O устройство для соединения между CPU
- внешнее устройство ввода или нагрузки
- высокая изоляция цепи, устройство с фотопарой (между входом и выходом: 2500V rms)
- очень тонкий и легкий: 20мм x 17мм x 5мм
- плата с печатным монтажом
|
 |
| Наименование | AC входные данные | DC входные данные |
| 110VAC тип | 240VAC тип | 12/24VDC тип |
| Вход | Диапазон входных напряжений | 80...132Vrms | 160...265Vrms | 9.6...28.8Vd.c. |
| Входной ток | 15мА макс. | 5мА макс.
(при 14.4Vd.c.) | 10мА макс.
(при 28.8Vd.c.) |
| Частотный диапазон | 47...63Гц | - | - |
| Необходимое напряжение срабатывания | 80Vrms | 160Vrms | 9.6Vd.c. |
| Необходимое напряжение отпускания | 30Vrms | 40Vrms | 5.0Vd.c. |
| Необходимое ток отпускания | 2мАrms | 1.5мА |
| Выход | Напряжение питания постоянного тока (VDD) | 4...6Vd.c. |
| Макс. выходной ток | ±4мА@ (VDD=5В) |
| Output Logic | Operate with negative true logic (active low) |
| Макс. время срабатывания | 25мс | 10мс |
| Макс. время отпускания | 30мс | 10мс |
| Сопротивление изоляции | мин. 1000MW (при 500Vd.c.) |
| Электрическая прочность диэлектрика | 2500Vrms 1 мин. |
| Интервал рабочих температур | -30...+85°C |
| Температура хранения | -40...+100°C |
| Цвет корпуса | желтый | белый |
| Вес | 3.5г макс. |
|
| Порядок оформления заказов |
| |
JGC-8F / |
I |
110 |
A |
XXX |
| Тип (входное устройство) |
|
|
|
|
Тип устройства:
I: входное устройство |
|
|
|
Номинальное напряжение (входное):
110: 110Va.c. 240: 240Va.c.
12: 12Vd.c. 24:24Vd.c. |
|
|
Входное напряжение:
A: AC-тип
D: DC-тип |
|
| Индивидуальный код заявки |
|
|
Наименование
номинальное напряжение DC | AC входные данные | DC входные данные | Примечания |
| 3, 5, 12, 24В | 5, 12, 24В |
| Вход | Диапазон входных напряжений | ±20% от номинального напряжения | |
| Необходимое напряжение срабатывания | 80% от номинального напряжения | |
| Необходимое напряжение отпускания | мин. 1В | |
| Макс. входной ток | макс. 15мА
(при 120% от номинального напряжения) | |
| Диапазон напряжений нагрузки | 24...265Vrms | 3...30Vd.c. | |
| акс. ток нагрузки | 1.0Аrms 1.0A | | см. характеристики ниже |
| Выход | Ток перегрузки | 15A(60Гц) | 3A(10мс) | |
| Макс. ток утечки в выключенном состоянии | 1.5мАrms | 0.1мА (при 30Vd.c.) | |
| Макс. напряжение в открытом состоянии | 1.2Vrms | 1.2V | при макс. ток нагрузки |
| Макс. время срабатывания | 1мс | |
| Макс. время отпускания | 1/2 цикла+1мс | 1мс | |
| Сопротивление изоляции | мин. 1000MW (при 500Vd.c.) | между входом/выходом |
| Электрическая прочность диэлектрика | 2500Vrms 1 мин. | |
| Интервал рабочих температур | -30...+85°C | |
| Температура хранения | -40...+100°C | |
| Цвет корпуса | черный | красный | |
| Вес | 3.5г макс. | |
|
| Порядок оформления заказов |
| |
JGC-8F / |
O |
12 |
D |
XXX |
| Тип (выходное устройство) |
|
|
|
|
Тип устройства:
O: выходное устройство |
|
|
|
Номинальное напряжение (входное):
03: 3Vd.c. (только AC тип) 05: 5Vd.c.
12: 12Vd.c. 24: 24Vd.c. |
|
|
Входное напряжение:
A: AC-тип
D: DC-тип |
|
| Индивидуальный код заявки |
|
|

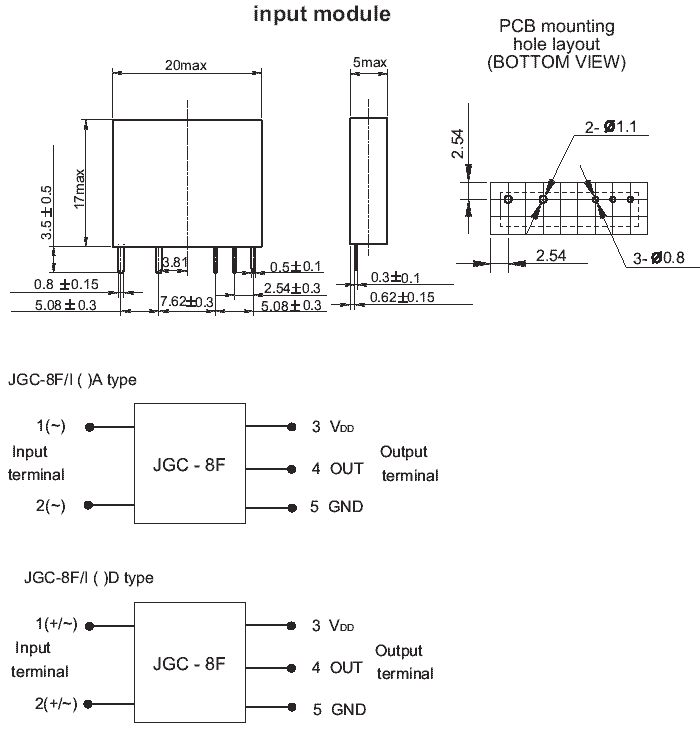

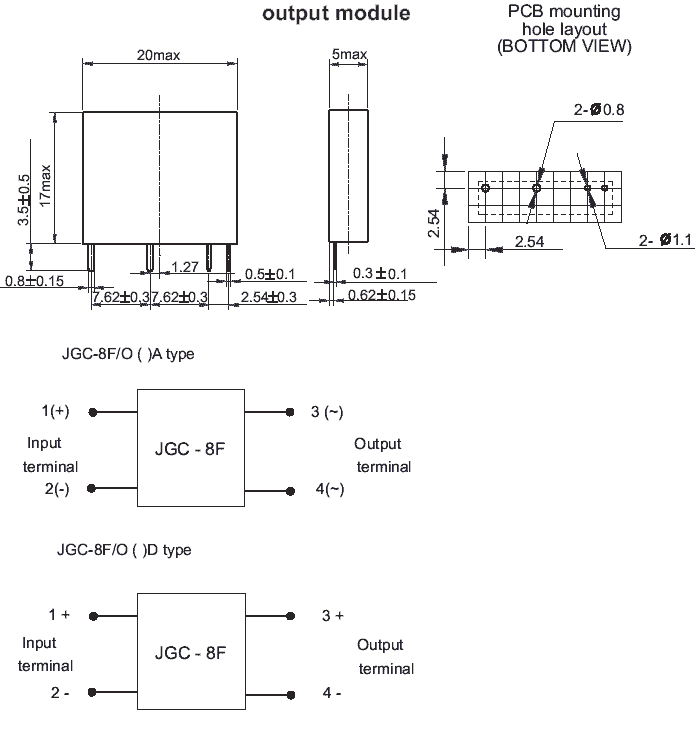

Габаритные размеры, коммутационная схема, монтажные отверствия |
 |
 |

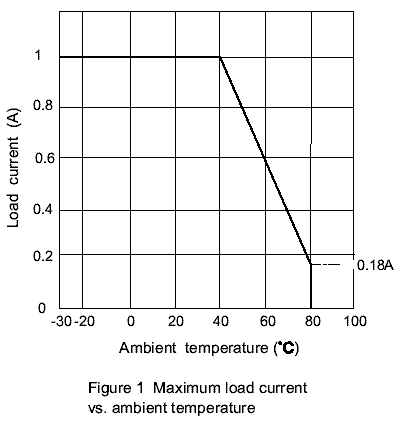

Характеристики |
 |
|
|
|
|
|
