| Реле твердотельные |
JGX-41F

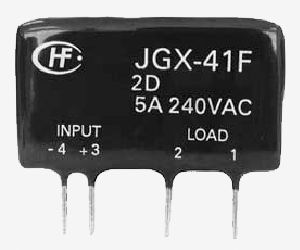

твердотельное реле
Особенности:
- вход: DC управление
- AC выходное устройство, двойной кремниевый управляемый диод или двунаправленный триодный тиристор
- электрическая прочность диэлектрика: 4000VAC, 1мин.
- DBC планка
- плата с печатным монтажом
|
 |
| Входные параметры |
| входное напряжение 1D | 3...15VDC |
| входное напряжение 2D | 15...32VAC |
| необходимое напряжение срабатывания 1D | 3VDC макс. |
| необходимое напряжение срабатывания 2D | 15VDC макс. |
| необходимое напряжение отпускания | 1.0VDC мин. |
| Основные параметры |
| электрическая прочность диэлектрика (вход/выход) | 4000VAC 1мин.
50/60Гц 1мин. |
| сопротивление изоляции | 1000MW, мин.
500VDC |
| колебание | 1.5мм
10...55Гц |
температура окружающей среды
- рабочая
- хранения |
-30...+80°C
-30...100°C |
| влажность окружающей среды | 45...85% |
| удельный вес | 15г |
|
| Выходные параметры |
диапазон входных напряжений
(при 47...63Гц) | 48...264VAC
(для □D24□□□□типа)
48 - 440VAC
(для □D38□□□□типа) |
| ток нагрузки | 0.1...16A

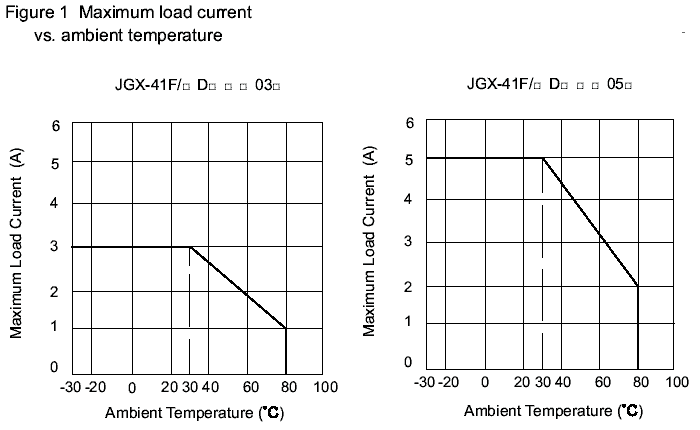

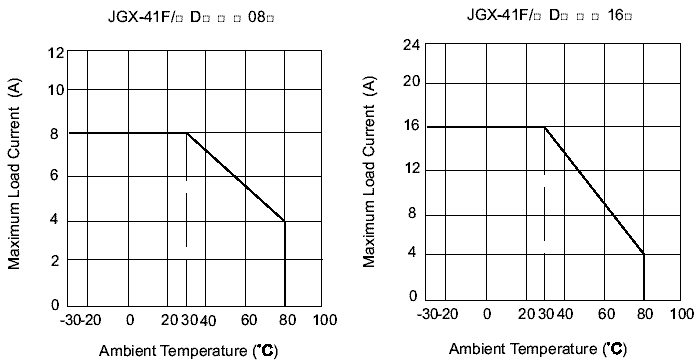

(см. график 1) |
макс. ток перегрузки

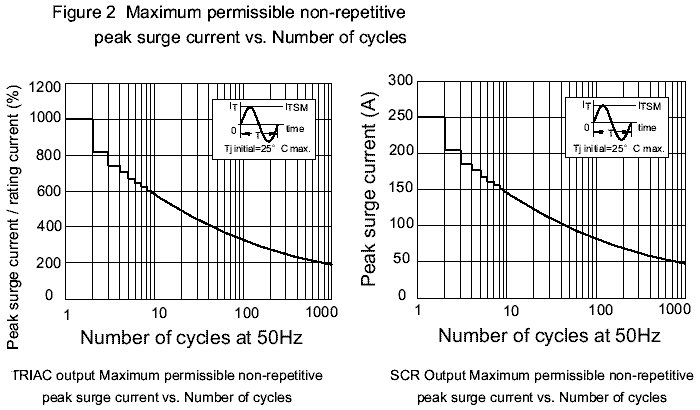

(10мс) | 250Apk
(см. график 1) |
| макс. ток утечки в закрытом состоянии (при номинальное напряжение) | 1.5мА |
| макс. падение напряжения в открытом состоянии | 1.5V |
макс. время включения
- Zero-cross
- random |
10мс
1мс |
| макс. время выключения | 10мс |
| динамическая перегрузка по напряжению | 600Apk макс.
(при □D24□□□□тип)
800Apk макс.
(при □D38□□□□тип) |
| мин. закрытое состояние dv/dt | 200V/s мин. |
| мин. зкоэффициент мощности | 0.5 |
|
| Порядок оформления заказов |
| |
JGX-41F / |
2D |
24 |
Z |
05 |
T |
| Тип |
|
|
|
|
|
Входное напряжение:
1D: 3...15Vd.c.
2D: 15...32Vd.c. |
|
|
|
|
Выходное напряжение:
24: 240Vd.c.
38: 380Vd.с. |
|
|
|
Zero Cross Function:
Z: Zero cross turn-on
P: Random turn-or |
|
|
Ток нагрузки:
03: 3А 05: 5А
08: 8А 16: 16А |
|
Выходное изделие:
S: на выходе кремниевый управляемый диод
T: на выходе двунаправленный тиристор симистор |
|
|

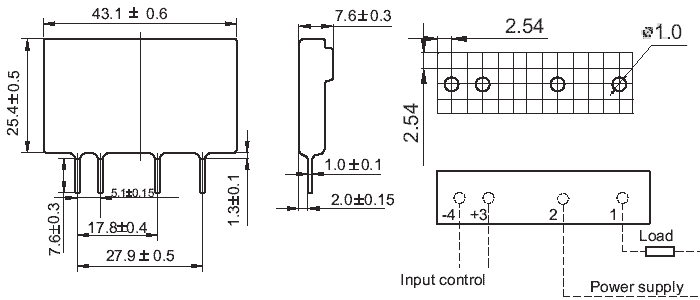

Габаритные размеры, коммутационная схема, монтажные отверствия |
 |
Характеристики |
 |
 |
 |
|
|
|
|
|
