Реле автомобильные

JQC-16F
автомобильное реле

    Особенности:
  • бесшумная версия
  • коммутационная способность 20A
  • очень маленькое реле
  • тонкий 1C тип и сдвоенный тип исполнения
  • две самостоятельных системы для сдвоенного реле
  • для привода стекла, дверных замков, стеклоочистителей
JQC-16F, Реле автомобильные
Параметры
Схема расположения контактов 1C, 2C
Первоначальное контактное сопротивление 100mW
(при 1A 6VDC)
Материал контактов AgSnO/AgNi
Ммаксимально допустимая мощность включения или отключения контактов 20A 14VDC
Макс. коммутируемое напряжение 40VDC
Макс. коммутируемый ток 25A
Макс. коммутируемая мощность 280Вт
Механический ресурс 1 x 107OPS
Электрический ресурс 2 x 105OPS
Характеристики
Первоначальное сопротивление 100 MW, 500VDC
Электрическая прочность диэлектрика
   между катушкой и контактами
   между открытыми контактами


500Vrms
500Vrms
Время срабатывания 3 мс
Время отпускания 1,3 мс
Температура окружающей среды -40...+85°C
Ударопрочность
   - функциональная
   - разрушительная

300 м/с2
450 м/с2
Устойчивость к вибрациям 100м/с2 (10...200Гц)
Монтаж PCB
Удельный вес ≈ 5г/10г
Конструкция герметизированный тип

Характеристики катушки
Мощность катушки 0,56Вт
Сопротивление катушки индуктивности см. таблицу ниже
Параметры катушки
Напряжение номинальное,
VDC
Напряжение срабатывания,
VDC
Напряжение отпускания,
VDC
Сопротивление катушки индуктивности,
W
Напряжение предельное,
VDC
Номинальный ток,
мА
127.21.0255 ± 10%1547
Порядок оформления заказов
  JQC-16F / 012 2Z S T
Тип
Напряжение на катушке:
            12VDC

Схема расположения контактов:
            1Z: 1 Form C (тонкий 1C тип)
            2Z: 2 x 1C (сдвоенный тип)

Конструкция:
            S: герметизированный тип

Материал контактов:
            Nil: AgNi
            T: AgSnO

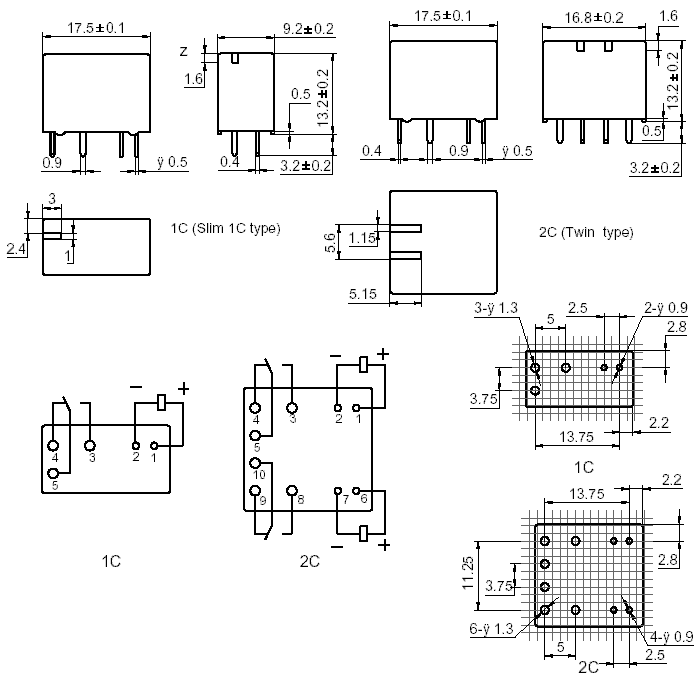

Габаритные размеры, коммутационная схема, топология печатной платы

JQC-16F, Реле автомобильные

Характеристики
