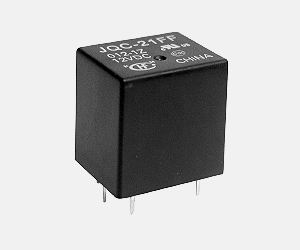

JQC-21FF
сверхминиатюрные реле высокой мощности
Особенности:
- очень низкая себестоимость
- конфигурация SPST-NO и DPDT
- стандарт PCB
- герметизированный IP67 и негерметизированный тип
|
|
| Параметры |
| Схема расположения контактов |
1C |
1A |
| Первоначальное сопротивление контактов, макс. |
100mW
(при 1A 6VDC) |
| Материал контактов |
посеребренные |
| Максимально допустимая мощность включения или отключения контактов |
15A
120VAC |
10A
120VAC/24VDC |
| Максимальное переключающее напряжение |
250VAC/30VDC |
| Максимальный коммутируемый ток |
10A |
15A |
| Максимальная переключаемая мощность |
1800VA /240Вт |
| Механический ресурс |
1 x 107OPS |
| Электрический ресурс |
1 x 105 OPS |
| Паспортные данные |
| UL |
1 вид C | 10A 120VAC |
| 1 вид A | 15A 120VAC
TV-5, 120VAC |
| TUV |
12A 125VAC, cos phi=1
5A 250VAC, cos phi=1 |
|
| Характеристики |
| Первоначальное сопротивление |
100 MW 500VDC |
Диэлектрическое сопротивление
- между катушкой и контактами
- между открытыми контактами |
1500VAC 1мин. |
| 750VAC 1мин. |
| Время срабатывания (при номинальном напряжении) |
макс. 10мс |
| Время отпускания (при номинальном напряжении) |
макс. 5мс |
| Подъем температуры |
макс. 60°C |
Ударопрочность
- функциональный
- разрушительный |
98 м/с2 (10г) |
| 980 м/с2 (100г) |
| Устойчивость к вибрациям |
1,5мм, 10...55Гц |
| Влажность |
35...85%RH |
| Температура окружающей среды |
-40...+70°C |
| Устройство |
PCB |
| Удельный вес |
≈ 10г |
| Конструкция |
герметизированный IP67, негерметизированный |
| Катушка |
| Мощность катушки |
360мВт, 530мВт
при 48VDC |
|
| Параметры катушки |
Напряжение номинальное,
VDC |
Напряжение срабатывания реле,
VDC |
Напряжение возврата реле,
VDC |
Ток катушки,
мА
(при 25°C) |
Сопротивление катушки индуктивности,
W |
| 5 | 3.80 | 0.5 | 6.5 | 70 ± 10% |
| 6 | 4.50 | 0.6 | 7.8 | 100 ± 10% |
| 9 | 6.80 | 0.9 | 11.7 | 225 ± 10% |
| 12 | 9.00 | 1.2 | 15.6 | 400 ± 10% |
| 18 | 13.5 | 1.8 | 23.4 | 900 ± 10% |
| 24 | 18.0 | 2.4 | 31.2 | 1600 ± 15% |
| 48 | 36.0 | 4.8 | 62.4 | 4500 ± 15% |
|
| Порядок оформления заказов |
| |
JQC-21FF / |
012 |
1H |
S |
T |
F |
| Тип |
|
|
|
|
|
Напряжение на катушке:
5, 6, 9, 12, 18, 24, 48 VDC |
|
|
|
|
Схема расположения контактов
1H:1 вид A
1Z:1 вид C |
|
|
|
Конструкция
S: герметизированный IP67
Nil: негерметизированный |
|
|
Материал контактов
T: AgSnO2
Nil: AgCdO |
|
Изоляционный материал
F: класс F 155°C
Nil: класс B 130°C |
|
|

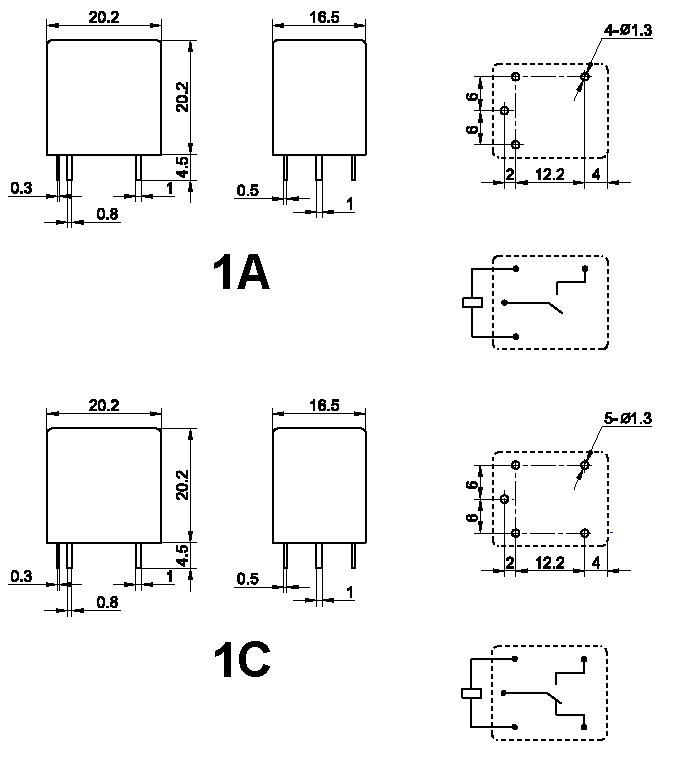

| Габаритные размеры, коммутационная схема, топология печатной платы |
 |
| Характеристики |

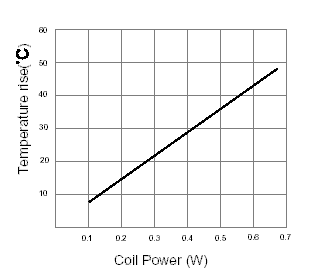

Изменение температуры катушки
 |

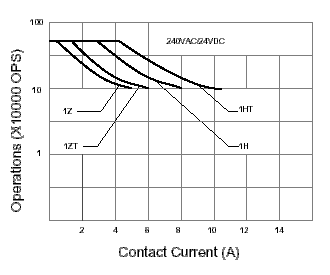

Долговечность
 |
|
|
|
|
|
