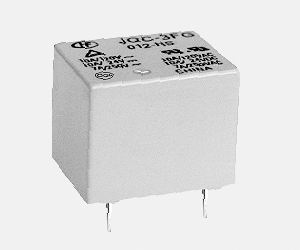

JQC-3FG
сверхминиатюрные реле высокой мощности
Особенности:
- конфигурация SPST-NO и SPDT
- сверхминиатюрные, стандартные PCB устройства, низкая себестоимость
- Гермитичность и водонепроницаемость
|
|
| Параметры |
| Схема расположения контактов |
1A |
1C |
| Первоначальное сопротивление контактов, макс. |
100mW
(при 1А 6VDC) |
| Материал контактов |
AgSnO |
AgCdO |
| Максимально допустимая мощность включения или отключения контактов |
10A 250VAC |
7A 250VAC |
| Максимальное переключающее напряжение |
250VAC/24VDC |
| Максимальный коммутируемый ток |
15A |
| Максимальная переключаемая мощность |
2500VA
240Вт |
1750VA
168Вт |
| Механический ресурс |
1 x 107OPS |
| Электрический ресурс |
1 x 105 OPS
(ON/OFF = 1:9) |
| Паспортные данные |
| UL |
AgSnO | 15A 120VAC
10A 250VAC
15A 24VDC |
| AgCdO | 10A 120VAC
10A 24VDC |
| TUV |
AgCdO | 10A 120VAC
10A 24VDC |
|
| Характеристики |
| Первоначальное сопротивление |
1000 MW, 500VDC |
Диэлектрическое сопротивление
- между катушкой и контактами
- между открытыми контактами
- контактная группа |
1500VAC, 1 мин. |
| 750VAC, 1 мин. |
| 2500VAC, 1 мин. |
| Время срабатывания (при номинальном напряжении) |
макс. 10мс |
| Время отпускания (при номинальном напряжении) |
макс. 5мс |
| Температура окружающей среды |
-40...+70°C |
| Влажность |
35...85% |
Ударопрочность
- функциональный
- разрушительный |
100 м/с2 |
| 1000 м/с2 |
| Устойчивость к вибрациям |
1,5мм, 10...55Гц |
| Устройство |
PCB |
| Удельный вес |
≈ 10г |
| Конструкция |
герметизированный IP67, негерметизированный |
| Катушка |
| Мощность катушки |
0,36Вт (48В:0,51Вт) |
|
| Параметры катушки |
Напряжение номинальное,
VDC |
Напряжение срабатывания реле,
VDC |
Напряжение возврата реле,
VDC |
Ток катушки,
мА
(при 20°C) |
Сопротивление катушки индуктивности,
W |
| 5 | 3.75 | 0.5 | 6.50 | 69 ±10% |
| 6 | 4.50 | 0.6 | 7.80 | 100± 10% |
| 9 | 6.75 | 0.9 | 11.7 | 225 ± 10% |
| 12 | 9.00 | 1.2 | 15.6 | 400 ± 10% |
| 18 | 13.5 | 1.8 | 23.4 | 900 ± 10% |
| 24 | 18.0 | 2.4 | 31.2 | 1600± 10% |
| 48 | 36.0 | 4.8 | 62.4 | 4500 ± 10% |
|
| Порядок оформления заказов |
| |
JQC-3FG / |
012 |
H |
S |
T |
| Тип |
|
|
|
|
Напряжение на катушке:
5, 6, 9, 12, 18, 24, 48 VDC |
|
|
|
Схема расположения контактов
H:1A (SPST-NO)
Z:1C (SPDT) |
|
|
Конструкция
S: герметизированный IP67
Nil: негерметизированный |
|
Материал контактов
T: AgSnO2
Nil: AgCdo |
|
|

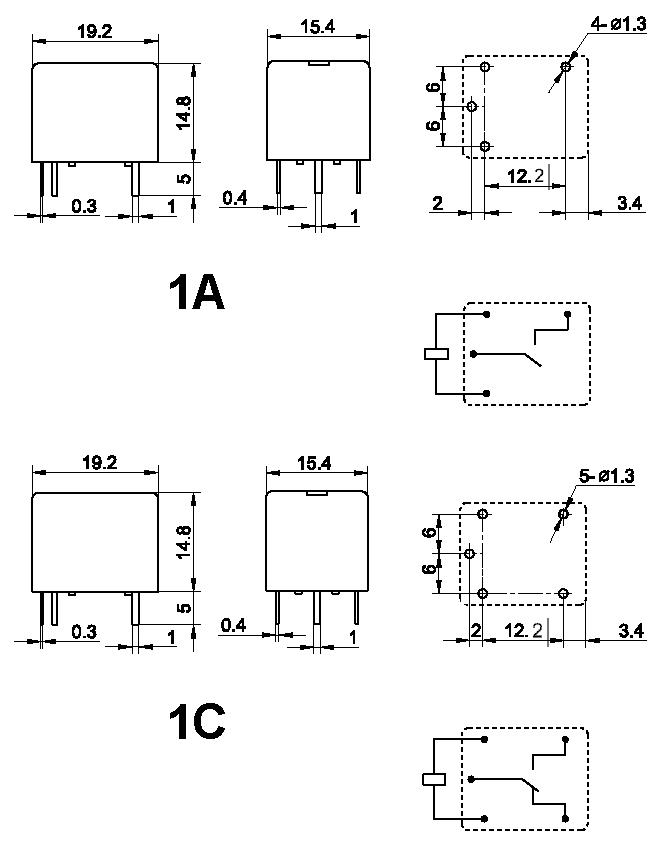

| Габаритные размеры, коммутационная схема, топология печатной платы |
 |
| Характеристики |
Максимальная переключаемая мощность
 |
Долговечность
 |
Изменение температуры катушки
 |
|
|
|
|
|
|
