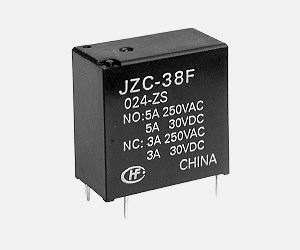

JZC-38F
сверхминиатюрные реле высокой мощности

Особенности: 1 вид A, 1 вид C стандартная и чувствительная катушка герметизированный IP67 и негерметизированный тип
Параметры Схема расположения контактов 1A 1C Первоначальное сопротивление контактов, макс. 100mW (при 1A 6VDC) Материал контактов посеребренные Максимально допустимая мощность включения или отключения контактов 5A 250VAC стандартный высокомощный NC: 3A 250VAC/30VDC NO: 5A 250VAC/30VDC NC: 5A 250VAC/30VDC NO: 5A 250VAC/30VDC Максимальное переключающее напряжение 250VAC/30VDC Максимальный коммутируемый ток 5A Максимальная переключаемая мощность 1250VA NO:1250VA NC:750VA 1250VA Механический ресурс 1 x 107OPS Электрический ресурс 1 x 105 OPS Паспортные данные UL N.O.:5A 250VAC/30VDC N.C.:3A 250VAC/30VDC TUV N.O.:5A 250VAC/30VDC N.C.:3A 250VAC/30VDC	Характеристики Первоначальное сопротивление 100 MW 500VDC Диэлектрическое сопротивление        - между катушкой и контактами        - между открытыми контактами 2000VAC 1мин. 1000VAC 1мин. Время срабатывания (при номинальном напряжении) макс. 10мс Время отпускания (при номинальном напряжении) макс. 5мс Подъем температуры макс. 55°C Влажность 45...85%RH Температура окружающей среды -40...+85°C Ударопрочность        - функциональный        - разрушительный 100 м/с2 500 м/с2 Устойчивость к вибрациям 3,3мм, 10...55Гц Устройство PCB Удельный вес ≈ 8г Конструкция герметизированный IP67, негерметизированный Катушка Мощность катушки стандартные: 0,36Вт чувствительные: 0,25Вт
Параметры катушки (стандартный тип) Напряжение номинальное, VDC Напряжение срабатывания реле, VDC Напряжение возврата реле, VDC Ток катушки, мА (при 20°C) Сопротивление катушки индуктивности, W 3 2.1 0.15 3.9 25 ± 10% 5 3.5 0.25 6.5 69 ± 10% 6 4.2 0.30 7.8 100± 10% 9 6.3 0.45 11.7 225 ± 10% 12 8.4 0.60 15.6 400 ± 10% 18 12.6 0.90 23.4 900 ± 10% 24 16.8 1.20 31.2 1600 ± 10% 48 33.6 2.40 62.4 6400 ± 10%
Параметры катушки (чувствительный тип) Напряжение номинальное, VDC Напряжение срабатывания реле, VDC Напряжение возврата реле, VDC Ток катушки, мА (при 20°C) Сопротивление катушки индуктивности, W 3 2.2 0.15 3.9 36 ± 10% 5 3.6 0.25 6.5 100 ± 10% 6 4.3 0.30 7.8 145 ± 10% 9 6.5 0.45 11.7 325 ± 10% 12 8.6 0.60 15.6 575 ± 10% 18 13.0 0.90 23.4 1300 ± 10% 24 17.3 1.20 31.2 2310 ± 10% 48 34.6 2.40 62.4 9220 ± 10%
Порядок оформления заказов   JZC-38F / 012 H S L T XXX Тип             Напряжение на катушке:             3, 5, 6, 9, 12, 18, 24, 48 VDC           Схема расположения контактов             H: 1 вид A             Z: 1 вид C         Конструкция             S: герметизированный IP67             Nil: негерметизированный       Мощность катушки             L: чувствительный             Nil: стандартный     Конструкция             T: высокомощные             Nil: стандартные   Индивидуальный код заявки

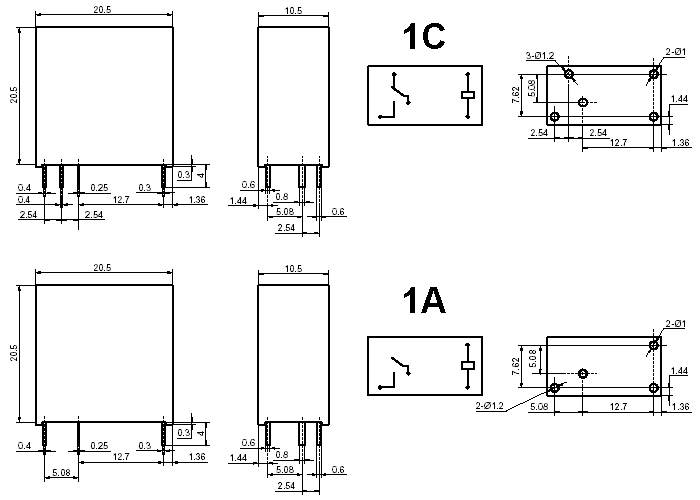

Габаритные размеры, коммутационная схема, топология печатной платы Характеристики Долговечность Изменение температуры катушки
