| Электромеханические реле (реле мощные) |

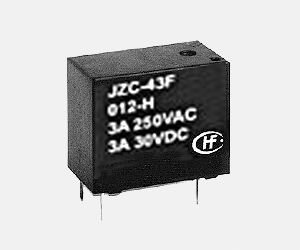

JZC-43F
сверхминиатюрные реле высокой мощности
Особенности:
- сверхминиатюрный, стандарт PCB
- герметизированный и негерметизированный тип
|
|
| Параметры |
| Схема расположения контактов |
1A |
| Первоначальное сопротивление контактов, макс. |
100mW
(при 1A 24VDC) |
| Материал контактов |
посеребренные |
| Максимально допустимая мощность включения или отключения контактов |
3A 277VAC
3A 30VDC |
| Максимальное переключающее напряжение |
277VAC, 30VDC |
| Максимальный коммутируемый ток |
3A |
| Максимальная переключаемая мощность |
831VA, 90Вт |
| Механический ресурс |
1 x 106OPS |
| Электрический ресурс |
1 x 105 OPS
(при 3A, 250VAC)
2 x 105 OPS
(при 3A 125VAC, 3A 30VDC) |
| Паспортные данные |
| UL |
12A125VAC
10A277VAC
13.5A125VAC
10A 30VDC
TV-5
1/4HP 125/250VAC |
|
| Характеристики |
| Первоначальное сопротивление |
100 MW 500VDC |
Диэлектрическое сопротивление
- между катушкой и контактами
- между открытыми контактами |
4000VAC 1мин. |
| 750VAC 1мин. |
| Время срабатывания (при номинальном напряжении) |
макс. 10мс |
| Время отпускания (при номинальном напряжении) |
макс. 10мс |
| Подъем температуры |
50°C |
| Устойчивость к вибрациям |
1,6мм, 10...55Гц |
| Влажность |
35...85%RH |
| Температура окружающей среды |
-40...+70°C |
Ударопрочность
- функциональный
- разрушительный |
100 м/с2 |
| 1000 м/с2 |
| Устройство |
PCB |
| Удельный вес |
≈ 4г |
| Конструкция |
герметизированный |
| Катушка |
| Мощность катушки |
200мВт |
| Напражение питания катушки |
4,5...24VDC |
| Сопротивление катушки |
см. таблицу |
|
| Параметры катушки |
Напряжение номинальное,
VDC |
Напряжение срабатывания реле,
VDC |
Напряжение возврата реле,
VDC |
Ток катушки,
мА
(при 20°C) |
Сопротивление катушки индуктивности,
W |
| 4.5 | 3.38 | 0.23 | 4.95 | 101 ± 10% |
| 5 | 3.75 | 0.25 | 5.50 | 125 ± 10% |
| 6 | 4.50 | 0.30 | 6.60 | 180 ± 10% |
| 9 | 6.75 | 0.45 | 9.90 | 405 ± 10% |
| 12 | 9.00 | 0.60 | 13.2 | 720 ± 10% |
| 18 | 13.5 | 0.90 | 19.8 | 1620 ± 10% |
| 24 | 18.0 | 1.20 | 26.4 | 2880 ± 10% |
|
| Порядок оформления заказов |
| |
JZC-43F / |
012 |
H |
S |
| Тип |
|
|
|
Напряжение на катушке:
4.5, 5, 6, 9, 12, 18, 24 VDC |
|
|
Схема расположения контактов
1H: 1 вил A |
|
Конструкция
S: герметизированный |
|
|
|
|
|
|
