Электромеханические реле

SMAH
реле с магнитной блокировкой

    Особенности:
  • Большая коммутируемая мощность.
  • Это реле разработано и изготовлено в соответствии со стандартами DIN IEC 255. part 1-00/VDE 0435, part 201, при условии не превышения предельнодопустимого напряжения (LVD).
    Применение:
  • В производственных машинах
  • В электрооборудовании
  • В приборах конденционирования воздуха и нагревательных устроуствах
SMAH, реле с магнитной блокировкой, Электромеханические реле

  Спецификация

   Контакты
  Монтаж 1a
  Материал крнтактов посеребренные
  Контактное сопротивление
  (при падении напряжения 6V 1A)
2mWмакс.
  Нагрузка
    Активная нагрузка

100A   240VAC
  Макс. коммутируемое напряжение 250VAC
  Макс. коммутируемая мощность 24,000VA
  Срок службы (мин. ope)
    Механич. (при 120 cpm)
    Электрич. (при 20 cpm)

5x104
1x104
  Катушка
  Номинальная рабочая мощность одинарная катушка 2.4Вт
двойная катушка 4.8Вт
  Свойства
  Время срабатывания 30 мс.макс..
  Время отпускания 30мс.макс..
  Влажность 45 to 90% RH
  Начальное напряжение пробоя
    Между катушкой и контактами
    Между открытыми контактами

4,000VAC (50/60Гц)
при 1 мин.
1,000VAC (50/60Гц)
при 1 мин.
  Сопротивление изоляции 1,000MWмин. (500VDC)
  Температура окружающей среды -30...+55°C
  Ударопрочность  Конструктивная   10 Gмин.
Разрушение 100 Gмин.
  Сопротивление колебаниям  Конструктивная  0 to 60Гц
размах амплитуды 1.5мм
Разрушение 0to 60Гц
размах амплитуды 1.5мм
  Удельный вес ≈80г
  Тип катушки 1. с импульсом запуска 100мс.
2. с мощностью
1.54Вт (одиночная катушка)
3.1Вт (двойная катушка)

  Параметры катушки (при 20°C)

Номиналньное напряжение
(VDC)
Сопротивление катушки индуктивности
(W)±10%
Сопротивление двойной катушки
(W)±10%
Напряжение срабытывания
(VDC)
Напряжение отпускания
(VDC)
Длительность импульса
(мс)
Катушка срабатывания Катушка отпускания
  5
  6
  9
12
18
24
48
         10.5
     16
     34
   60
   135
   250
   500
       5.25
    8
   17
   30
   67.5
   125
   250
       5.25
    8
   17
   30
   67.5
   125
   250
80%макс. 80%макс. 100мин.

  Порядок оформления заказов

    SMAH 1 12 D M 1
Тип
Number of pole: 1: 1 pole
Напряжение на катушке: 5, 6, 9, 12, 18, 24, 48 VDC
Чувствительность катушки: D: стандартная мощность
Схема расположения контактов: M: 1 Form A
Разъм: 1: одинарная катушка   2: двойная катушка

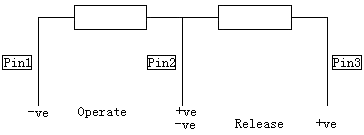

  Габаритные размеры, коммутационная схема, топология печатной платы (в мм)

Одинарная катушка

SMAH, реле с магнитной блокировкой, Электромеханические реле SMAH, реле с магнитной блокировкой, Электромеханические реле

Двойная катушка

SMAH, реле с магнитной блокировкой, Электромеханические реле SMAH, реле с магнитной блокировкой, Электромеханические реле
