Электромеханические реле (миниатюрные реле)

SMI - 1 POLE RELAYS
миниатюрное реле
для монтажа на PC плату

    Особенности:
  • Малые размеры, узкий тип исполнения, для монтажа на PC платах.
  • Изоляция 8мм. Изоляционный материал JIS класса E. электрическая прочность диэлектрика 5000V мин. and surge resistiveness of 10,000V мин. is realized.
    Применение:
  • В кухонных приборах
  • В кондиционерах воздуха
  • В звуковой аппаратуре
  • В бытовых приборах
  • В промышленном оборудовании и так далее
SMI - 1 POLE RELAYS, миниатюрное реле, для монтажа на PC плату, Реле электромеханические

  Спецификация

   Контакты
  Монтаж 1a,1c
  Начальное контактное сопротивление, макс.
  (при напряжении 6 V DC 1A)
50мW
  Материал крнтактов посеребренные
 UL/C-UL нагрузка
    Активная нагрузка
    (cosφ=1)
    Индуктивная нагрузка
    (cosφ=0.75-0.80)

10A 250VAC
10A   30VDC

  5A 250VAC
   TUV нагрузка
    Активная нагрузка
10A 240VAC
10A   30VDC
   CQC нагрузка 10A/80A   250VAC
    макс. коммутируемая мощность 2,500VA 300 W
    макс. коммутируемое напряжение 250 VAC 110 VDC
    макс. коммутируемое ток 10A
  Срок службы (мин. ope)
    Механич. (при 180 cpm)
    Электрич. (при 20 cpm)

1x107
1x105
  Катушка
  Номинальная рабочая мощность   540мВт, 720мВт
  Свойства
SMI-D SMI-L
  Время срабатывания 15 мс.макс. 20 мс.макс.
  Время отпускания 8 мс.макс.
  Начальное сопротивление изоляции 100MWмин. (при 500 VDC)
  Начальное напряжение пробоя
    Между контактами
    Между контактами и катушкой

1,000 VAC (50/60Гц)
для 1 мин.
5,000 VAC (50/60Гц)
для 1 мин.
  Импульсное перенапряжение между катушкой и контактами 10,000V
  Подъем температуры (макс.)
  (при номинальном напряжении)
  45 град. 35 град.
  Температура окружающей среды -30...+ 70°C
  Ударопрочность Конструктивная   10 Gмин.
Разрушение 100 Gмин.
  Сопротивление
  колебаниям
Конструктивная 10...55 Гц размах
амплитуды 1.5мм
Разрушение 10...55 Гц размах
амплитуды 1.5мм
  Удельный вес ≈13 г
  UL/C-UL File NO. E179745
  CQC File NO. CQC02001002124

  Параметры катушки (при 20°C)

Type Номиналньное
напряжение
(VDC)
Напряжение срабытывания
VDC (макс.)
Напряжение отпускания
VDC (мин.)
(VDC)
Сопротивление катушки индуктивности
(W)+10%
Номинальная рабочая
мощность (Вт)
Макс. допустимое
напряжение
SMI-D
 3
 5
 6
 9
12
18
24
48
  2.5
    4
  4.8
  7.2
  9.6
14.4
19.2
38.4
0.15
0.25
0.30
0.45
0.60
0.90
1.20
2.40
      26.7
    36
    50
   115
   200
   450
   820
3,300
0.72 130% от
номиналньного
напряжения
SMI-L
 3
 5
 6
 9
12
18
24
48
  2.5
    4
  4.8
  7.2
  9.6
14.4
19.2
38.4
0.15
0.25
0.30
0.45
0.60
0.90
1.20
2.40
    17
    46
    67
   150
   267
   600
1,067
4,267
0.54 130% от номиналньного напряжения

  Порядок оформления заказов

    SMI S 1 12 D M
Тип
Конструкция: Nil: негерметизированный
S: герметизированный

Number of pole: 1: 1 pole
Напряжение на катушке: 3, 5, 6, 9, 12, 24, 48 VDC
Чувствительность катушки: D: 0.72Вт   L: 0.54Вт
Схема расположения контактов: Nil: 1 Form C   M: 1 Form A   B: 1 Form B

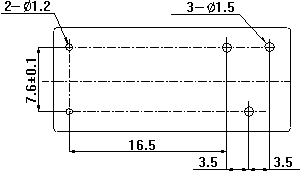

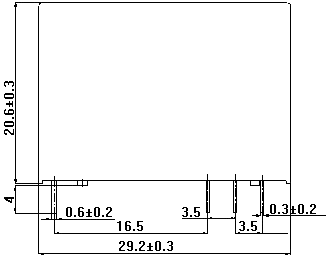

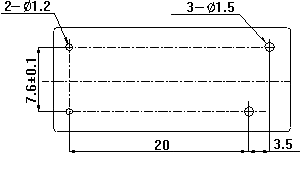

  Габаритные размеры, коммутационная схема, топология печатной платы (в мм)

SMI - 1 POLE RELAYS, миниатюрное реле, для монтажа на PC плату, Реле электромеханические SMI - 1 POLE RELAYS, миниатюрное реле, для монтажа на PC плату, Реле электромеханические

  SMI-S-1XXD
  SMI-S-1XXL

SMI - 1 POLE RELAYS, миниатюрное реле, для монтажа на PC плату, Реле электромеханические SMI - 1 POLE RELAYS, миниатюрное реле, для монтажа на PC плату, Реле электромеханические

  SMI-S-1XXDM
  SMI-S-1XXLM

SMI - 1 POLE RELAYS, миниатюрное реле, для монтажа на PC плату, Реле электромеханические SMI - 1 POLE RELAYS, миниатюрное реле, для монтажа на PC плату, Реле электромеханические

  Характеристики
