| Электромеханические реле (миниатюрные реле) |
SMI - 2 POLE
миниатюрное реле
для монтажа на PC плату
Особенности:
- Miniature package with universal terminal footprint P.C. board technique.
- High dielectric withstanding for transient protection 10,000V surge in msec between coil and contact.
Применение:
- В кухонных приборах
- В кондиционерах воздуха
- В звуковой аппаратуре
- В бытовых приборах
- В промышленном оборудовании и так далее
|
|
Спецификация
| Контакты |
|
|
|
|
|
| Монтаж |
|
2a,2c |
|
|
|
Начальное
контактное сопротивление, макс.
(при напряжении 6 V DC 1A)
|
|
50мW |
|
|
|
| Материал
крнтактов |
|
посеребренные |
|
|
|
UL/C-UL
нагрузка
Активная нагрузка
(cosφ=1)
Индуктивная нагрузка
(cosφ=0.75-0.80) |
|
5A
250VAC
5A 24VDC
24VDC
2A 120/240VAC |
|
|
|
TUV
нагрузка
Активная нагрузка |
|
5A
240VAC
5A 30VDC |
|
|
|
| CQC
нагрузка |
|
5A/40A 250VAC |
|
|
|
| макс. коммутируемая мощность |
|
1,250VA 120 W |
|
|
|
| макс. коммутируемое напряжение |
|
250 VAC 110 VDC |
|
|
|
| макс. коммутируемое ток |
|
5A |
|
|
|
Срок службы (мин.
ope)
Механич. (при 180
cpm)
Электрич. (при 20 cpm) |
|
1x107
1x105 |
|
|
|
|
|
| Катушка |
|
|
|
|
|
| Номинальная
рабочая мощность |
|
540мВт, 720мВт |
|
|
| |
| Свойства |
|
|
|
|
|
|
|
SMI-D |
|
SMI-L |
|
|
|
| Время срабатывания |
|
15 мс.макс. |
|
20 мс.макс. |
|
|
|
| Время отпускания |
|
8 мс.макс. |
|
|
|
| Окружающая влажность |
|
45...85% RH |
|
|
|
Начальное
напряжение пробоя
Между контактами
Между контактами и катушкой |
|
1,000 VAC (50/60Гц)
для 1
мин.
5,000 VAC (50/60Гц)
для 1 мин. |
|
|
|
| Начальное сопротивление изоляции |
|
1,000MWмин. (при 500 VDC) |
|
|
|
Подъем
температуры (макс.)
(при номинальном напряжении) |
|
45 град. |
|
35 град. |
|
|
|
| Температура окружающей среды |
|
--30...+ 85°C |
|
|
|
| Ударопрочность |
|
Конструктивная |
|
10 Gмин. |
|
|
|
|
|
Разрушение |
|
100 Gмин. |
|
|
|
Сопротивление
колебаниям |
|
Конструктивная |
|
10...55 Гц размах
амплитуды
1.5мм |
|
|
|
|
|
Разрушение |
|
10...55 Гц размах
амплитуды 1.5мм |
|
|
|
| Удельный вес |
|
≈13 г |
|
|
|
| UL/C-UL File NO. |
|
E179745 |
|
|
|
| CQC File NO. |
|
CQC02001002125 |
|
|
| |
Параметры катушки (при 20°C)
| Type |
Номиналньное
напряжение
(VDC) |
Напряжение срабытывания
VDC (макс.) |
Напряжение отпускания
VDC (мин.)
(VDC) |
Сопротивление катушки индуктивности
(W)+10% |
Номинальная рабочая
мощность (Вт) |
Макс. допустимое
напряжение |
| SMI-D |
|
| 2.4 |
| 4 |
| 4.8 |
| 7.2 |
| 9.6 |
| 14.4 |
| 19.2 |
| 38.4 | |
| 0.15 |
| 0.25 |
| 0.30 |
| 0.45 |
| 0.60 |
| 0.90 |
| 1.20 |
| 2.40 | |
| 12.5 |
| 36 |
| 50 |
| 115 |
| 200 |
| 450 |
| 820 |
| 3,300 | |
0.72 |
130% от
номиналньного
напряжения |
| SMI-L |
|
| 2.4 |
| 4 |
| 4.8 |
| 7.2 |
| 9.6 |
| 14.4 |
| 19.2 |
| 38.4 | |
| 0.15 |
| 0.25 |
| 0.30 |
| 0.45 |
| 0.60 |
| 0.90 |
| 1.20 |
| 2.40 | |
| 17 |
| 46 |
| 67 |
| 150 |
| 267 |
| 600 |
| 1,067 |
| 4,267 | |
0.54 |
130% от номиналньного напряжения | |
Порядок оформления заказов
| |
|
SMI |
S |
2 |
12 |
D |
M |
| Тип |
|
|
|
|
|
|
| Конструкция: |
Nil: негерметизированный
S: герметизированный |
|
|
|
|
| Number of pole: |
2: 2 pole |
|
|
|
| Напряжение на катушке: |
3, 5, 6, 9, 12, 24, 48 VDC |
|
|
| Чувствительность катушки: |
D: 0.72Вт L: 0.54Вт |
|
| Схема расположения контактов: |
Nil: 2 Form C M: 2 Form A B: 2 Form B |

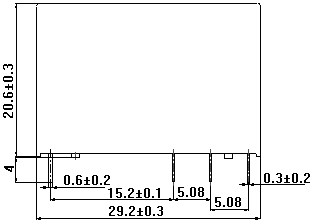

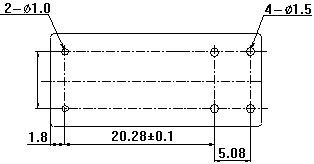

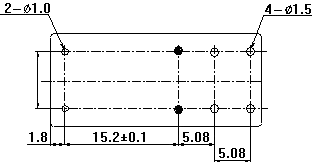

Габаритные размеры, коммутационная схема, топология печатной платы (в мм)
Характеристики
|
|
|
|
