Резисторы переменные (потенциометры) движкового типа

Технические характеристики

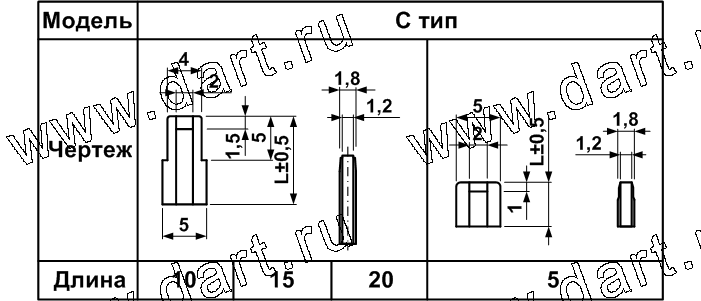

и варианты исполнения толкателей (серия "Стандарт")

Электрические:
Диапазон сопротивлений500 Ом -1 MОм
Допуск±20%
Характеристики регулированияA,B,C,W
Максимальное рабочее напряжение
характеристика "В"15 мм: 100 V AC; 20,30,45,60 мм: 200 V AC
другие характеритики15 мм: 50 V AC; 20,30,45,60 мм: 150 V AC
Номинальная мощность (одиночные/спаренные)
характеристика "В"15 мм: 0,05 Вт/0,025 Вт; 20 мм: 0,1 Вт/0,05 Вт;
30 мм: 0,2 Вт/0,1 Вт; 45 мм: 0,25 Вт/0,125 Вт;
60 мм: 0,2 Вт/0,2 Вт
другие характеритики15 мм: 0,025 Вт/0,012 Вт; 20 мм: 0,05 Вт/0,025 Вт;
30 мм: 0,1 Вт/0,05 Вт; 45 мм: 0,125 Вт/0,06 Вт;
 60 мм: 0,1 Вт/0,1 Вт
Шум при регулированииМенее чем 100 мВ
Сопротивление изоляцииБолее чем 10 MОм при 250 V DC
Пробойное напряжение1 минута при 300 V AC
Остаточное сопротивлениеКонтакты 1-2: менее чем 10 Ом;
Контакты 2-3: менее чем 10 Ом
Погрешность (для спаренного)-40 дБ - 0 дБ ± 3 дБ

Механические:
Усилие включения30 гс•см - 250 гс•см
Сила нажатия для фиксации в центре50 гс•см - 450 гс•см
Сила упора2,0 кгсoсм макс.(от 0 до точки 2 мм)
Колебание2 (2 x L) / 20 мм макс. (L - длина шкалы в обе стороны)
Сила нажатия-выталкивания2,0 кгс макс. при 10 с

Ресурс:10000 циклов

Технические характеристики и варианты исполнения толкателей (серия Стандарт), Резисторы переменные (потенциометры) движкового типа
