Углеродные подстроечные потенциометры серии PT10-M/L/K/D

Электрические параметры:
Диапазон сопротивлений	100 Ohm -5 MOhm
Допуск	R<1 MOhm ±20%, 1MOhmR≤5MOhm, ±30%
Абсолютное минимальное сопротивление	≤10 Ohm
Сопротивление контактов	≤5%
Номинальная мощность	B: 0,15W@50°С; A,C: 0,07W@50°С
Шум вращения	100 m V max
Экологические параметры:
Диапазон температур	-25°С...+70°С
Температурный коэффициент	±1000ppm/°С
Влажность	95% RH 500h at 40°С, TR±15%
Электрическая выносливость	1000h @50°С TR≤ ±10%
Ресурс вращения	500 cycles TR≤ ±10%, max: 10000 cycles, TR ≤±15%
Физические параметры:
Условия пайки	260°С±5%, 5sec.max.
Вращение	20-200 g-cm

Конструктор серии

PT10	G	-	V	-	204
1	2		3		4

1) Серия:
     PT10

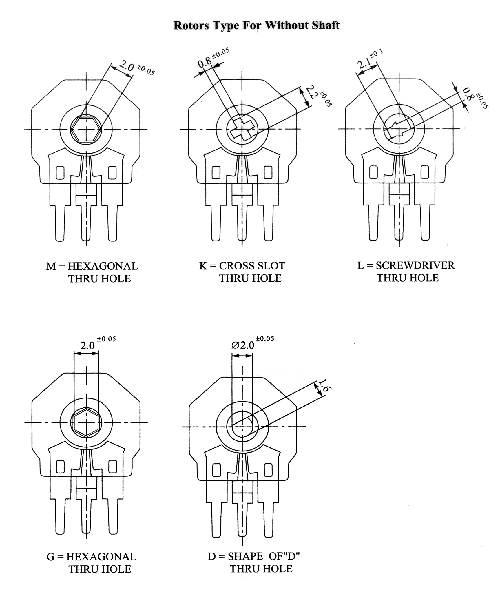

2) Винт:
     M: шестиугольное сквозное отверстие
     L: отвертка
     K: поперечный паз
     D: D-образное отверстие
3) Метод монтажа:
     V
     H
4) Код сопротивления
     XXX: кодовое обозначение потенциометров включает в себя три цифры. Первые две цифры указывают числовое значение сопротивления, а последняя — показатель степени числа 10, на которое умножается первая группа цифр. Например, 204 расшифровывается как 20 умножить на 10 в 4-й степени т.е. 200000 Ом или 200 килоом, 103 — это 10 умножить на 10 в третьей степени т.е. 10000 Ом или 10 килоом

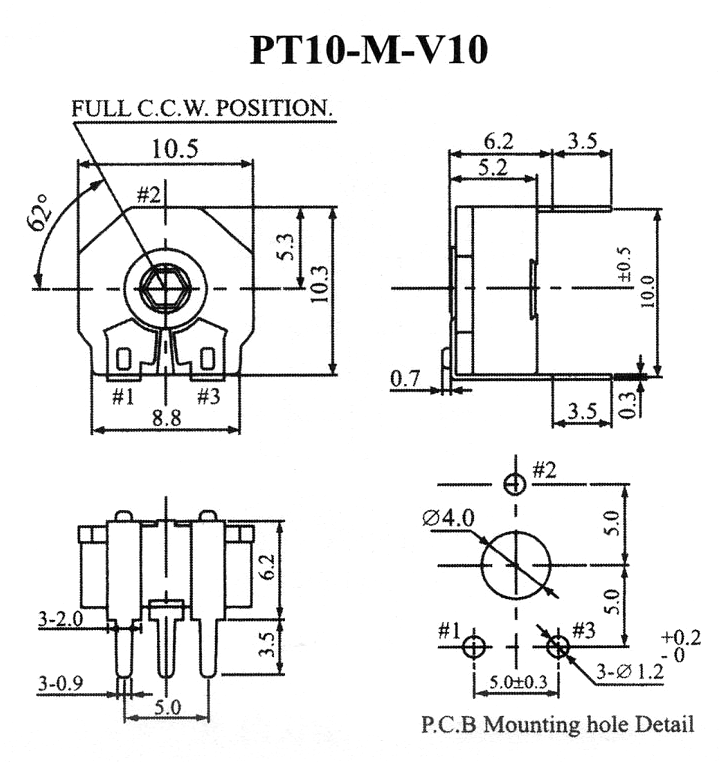

Потенциометры серии PT10-M

Внешний вид	Код товара	Марка	Сопротивление
Чертеж	148238	PT10-M-V10-101	100 Ом
	148675	PT10-M-V10-201	200 Ом
	148676	PT10-M-V10-301	300 Ом
	148677	PT10-M-V10-501	500 Ом
	148678	PT10-M-V10-102	1 кОм
	148679	PT10-M-V10-152	1,5 кОм
	148680	PT10-M-V10-202	2 кОм
	148681	PT10-M-V10-302	3 кОм
	148682	PT10-M-V10-332	3,3 кОм
	148683	PT10-M-V10-472	4,7 кОм
	148684	PT10-M-V10-502	5 кОм
	148685	PT10-M-V10-682	6,8 кОм
	148686	PT10-M-V10-103	10 кОм
	148687	PT10-M-V10-153	15 кОм
	148688	PT10-M-V10-203	20 кОм
	148689	PT10-M-V10-253	25 кОм
	148690	PT10-M-V10-303	30 кОм
	148691	PT10-M-V10-473	47 кОм
	148692	PT10-M-V10-503	50 кОм
	148693	PT10-M-V10-683	68 кОм
	148694	PT10-M-V10-104	100 кОм
	148695	PT10-M-V10-154	150 кОм
	148696	PT10-M-V10-204	200 кОм
	148697	PT10-M-V10-254	250 кОм
	148698	PT10-M-V10-304	300 кОм
	148699	PT10-M-V10-474	470 кОм
	148700	PT10-M-V10-504	500 кОм
	148701	PT10-M-V10-105	1 МОм

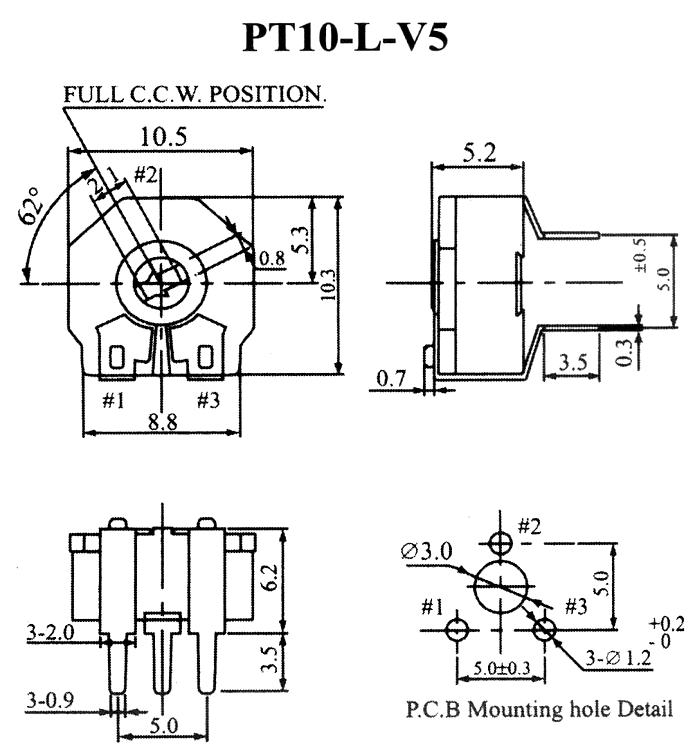

Потенциометры серии PT10-L

Внешний вид	Код товара	Марка	Сопротивление
Чертеж	148702	PT10-L-V5-101	100 Ом
	148743	PT10-L-V5-201	200 Ом
	148744	PT10-L-V5-301	300 Ом
	148745	PT10-L-V5-501	500 Ом
	148746	PT10-L-V5-102	1 кОм
	148747	PT10-L-V5-152	1,5 кОм
	148748	PT10-L-V5-202	2 кОм
	148749	PT10-L-V5-302	3 кОм
	148750	PT10-L-V5-332	3,3 кОм
	148751	PT10-L-V5-472	4,7 кОм
	148752	PT10-L-V5-502	5 кОм
	148753	PT10-L-V5-682	6,8 кОм
	148754	PT10-L-V5-103	10 кОм
	148755	PT10-L-V5-153	15 кОм
	148756	PT10-L-V5-203	20 кОм
	148757	PT10-L-V5-253	25 кОм
	148758	PT10-L-V5-303	30 кОм
	148759	PT10-L-V5-473	47 кОм
	148760	PT10-L-V5-503	50 кОм
	148761	PT10-L-V5-683	68 кОм
	148762	PT10-L-V5-104	100 кОм
	148763	PT10-L-V5-154	150 кОм
	148764	PT10-L-V5-204	200 кОм
	148765	PT10-L-V5-254	250 кОм
	148766	PT10-L-V5-304	300 кОм
	148767	PT10-L-V5-474	470 кОм
	148768	PT10-L-V5-504	500 кОм
	148769	PT10-L-V5-105	1 МОм

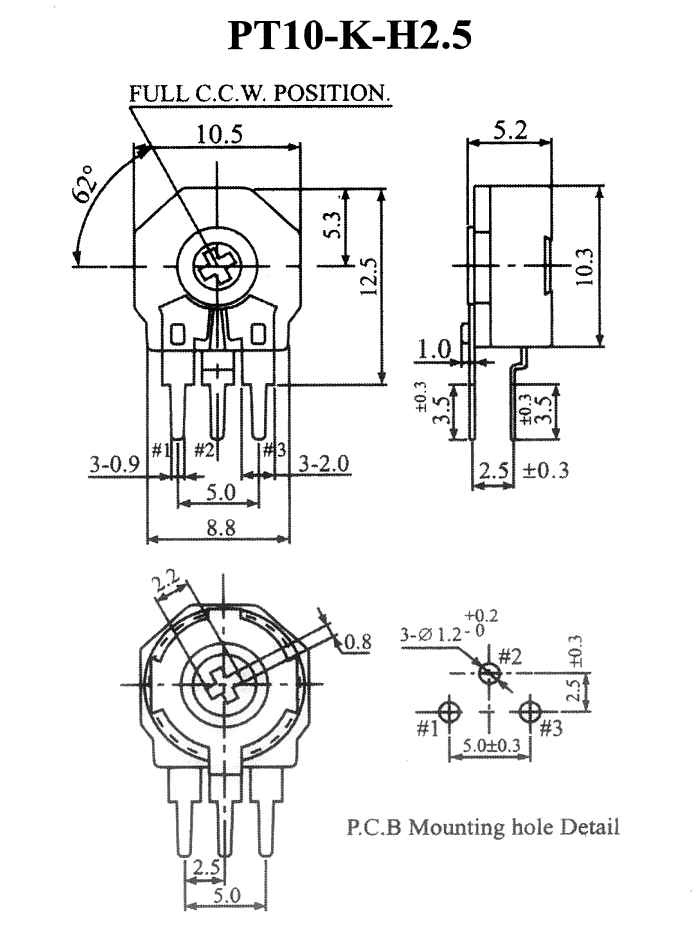

Потенциометры серии PT10-K

Внешний вид	Код товара	Марка	Сопротивление
Чертеж	148770	PT10-K-H2.5-101	100 Ом
	148771	PT10-K-H2.5-201	200 Ом
	148772	PT10-K-H2.5-301	300 Ом
	148773	PT10-K-H2.5-501	500 Ом
	148774	PT10-K-H2.5-102	1 кОм
	148775	PT10-K-H2.5-152	1,5 кОм
	148776	PT10-K-H2.5-202	2 кОм
	148777	PT10-K-H2.5-302	3 кОм
	148778	PT10-K-H2.5-332	3,3 кОм
	148779	PT10-K-H2.5-472	4,7 кОм
	148780	PT10-K-H2.5-502	5 кОм
	148781	PT10-K-H2.5-682	6,8 кОм
	148782	PT10-K-H2.5-103	10 кОм
	148783	PT10-K-H2.5-153	15 кОм
	148784	PT10-K-H2.5-203	20 кОм
	148785	PT10-K-H2.5-253	25 кОм
	148786	PT10-K-H2.5-303	30 кОм
	148787	PT10-K-H2.5-473	47 кОм
	148788	PT10-K-H2.5-503	50 кОм
	148789	PT10-K-H2.5-683	68 кОм
	148790	PT10-K-H2.5-104	100 кОм
	148791	PT10-K-H2.5-154	150 кОм
	148792	PT10-K-H2.5-204	200 кОм
	148793	PT10-K-H2.5-254	250 кОм
	148794	PT10-K-H2.5-304	300 кОм
	148795	PT10-K-H2.5-474	470 кОм
	148796	PT10-K-H2.5-504	500 кОм
	148797	PT10-K-H2.5-105	1 МОм

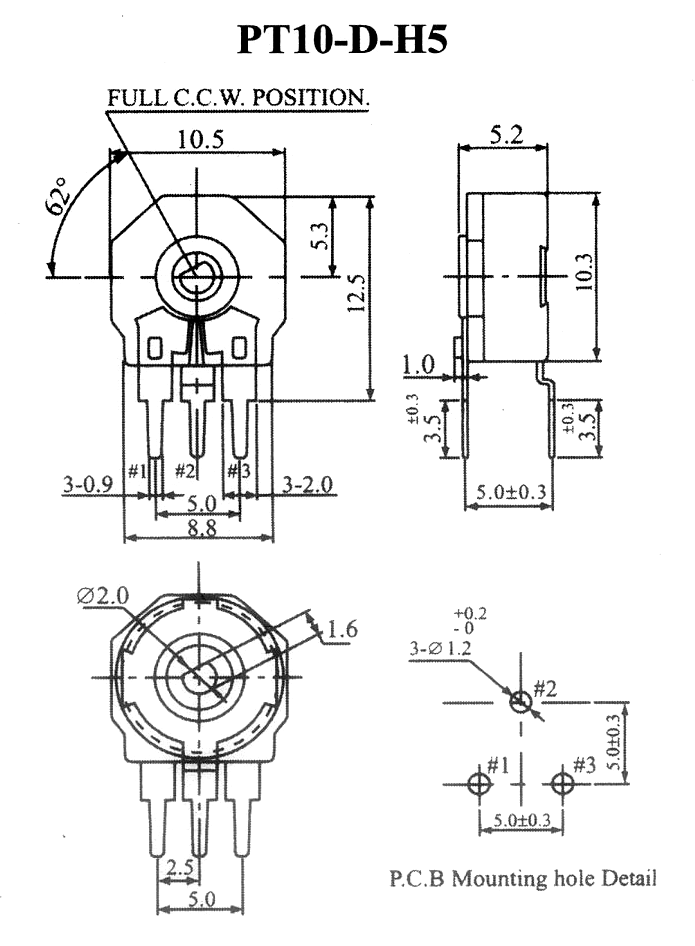

Потенциометры серии PT10-D

Внешний вид	Код товара	Марка	Сопротивление
Чертеж	148798	PT10-D-H5-101	100 Ом
	148799	PT10-D-H5-201	200 Ом
	148800	PT10-D-H5-301	300 Ом
	148801	PT10-D-H5-501	500 Ом
	148802	PT10-D-H5-102	1 кОм
	148803	PT10-D-H5-152	1,5 кОм
	148804	PT10-D-H5-202	2 кОм
	148805	PT10-D-H5-302	3 кОм
	148806	PT10-D-H5-332	3,3 кОм
	148807	PT10-D-H5-472	4,7 кОм
	148808	PT10-D-H5-502	5 кОм
	148809	PT10-D-H5-682	6,8 кОм
	148810	PT10-D-H5-103	10 кОм
	148811	PT10-D-H5-153	15 кОм
	148812	PT10-D-H5-203	20 кОм
	148813	PT10-D-H5-253	25 кОм
	148814	PT10-D-H5-303	30 кОм
	148815	PT10-D-H5-473	47 кОм
	148816	PT10-D-H5-503	50 кОм
	148817	PT10-D-H5-683	68 кОм
	148818	PT10-D-H5-104	100 кОм
	148819	PT10-D-H5-154	150 кОм
	148820	PT10-D-H5-204	200 кОм
	148821	PT10-D-H5-254	250 кОм
	148822	PT10-D-H5-304	300 кОм
	148823	PT10-D-H5-474	470 кОм
	148824	PT10-D-H5-504	500 кОм
	148825	PT10-D-H5-105	1 МОм
