Резисторы переменные (потенциометры) роторного типа 11 мм

R1113G-_A_-

Система обозначений >>

R1113G-_A_-, Потенциометры роторного типа 11 мм, Резисторы переменные (потенциометры) роторного типа 11 мм

Технические характеристики

Электрические:
Диапазон сопротивлений 5 КОм - 2 МОм
Допуск ±20%
Характеристики регулирования A,B,C
Максимальное рабочее напряжение  50 V AC / 20 V DC
Номинальная мощность 0,05 Вт
Шум при регулировании Менее чем 100 мВ
Сопротивление изоляции Более чем 100 MОм при 500 V DC
Пробойное напряжение 1 минута при 250 V AC
Остаточное сопротивление Для R <= 10 КОм = 10 Ом макс.
Для 250 КОм > R > 10 КОм = 20 Ом макс.
Для R > 250 КОм = 0,1 % от общего сопротивления
Погрешность -40~0 dB <= 3dB

Физические:
Общий угол вращения 300° ± 5°
Усилие вращения без втулки: 5 кгс•см
со втулкой: 6 кгс•см
Сила нажатия-выталкивания 8 кгс макс.
Люфт вала 0,7*L/30mmp-p макс.

Ресурс: 10000 циклов
R1113G-_A_-, Потенциометры роторного типа 11 мм, Резисторы переменные (потенциометры) роторного типа 11 мм

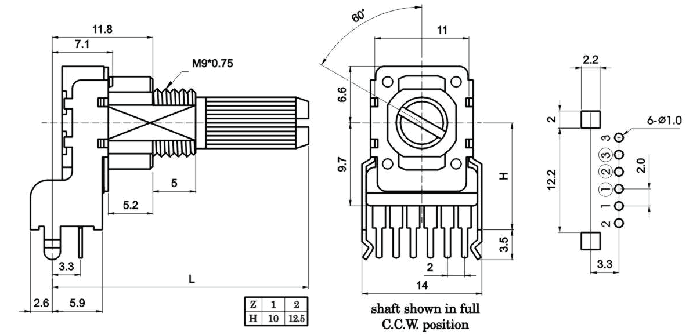

Варианты исполнения валов

Горизонтальный тип



Вертикальный тип

KQ-тип
X 5 6
L 30 35
T 12 12
F-тип
X D L E M
L 30 32,5 35 37,5
F 12 12 12 12
