Резисторы переменные (потенциометры) роторного типа 12 мм

R1216G-_A1-

Система обозначений >>

R1216G-_A1-, Потенциометры роторного типа 12 мм, Резисторы переменные (потенциометры) роторного типа 12 мм

Технические характеристики

Электрические:
Диапазон сопротивлений 5 КОм - 2 МОм
Допуск ±20%
Номинальная мощность для характеристики B: 0,04 Вт
для остальных характеристик: 0,02 Вт
Максимальное рабочее напряжение  для характеристики B: 100 V
для остальных характеристик: 50 V
Характеристики регулирования A,B,C
Остаточное сопротивление Для R <= 10 КОм = 10 Ом макс.
Для 250 КОм > R > 10 КОм = 20 Ом макс.
Для R > 250 КОм = 0,1 % от общего сопротивления
Сопротивление изоляции Более чем 50 MОм при 250 V DC
Погрешность -40~0 dB <= 3dB

Физические:
Общий угол вращения 300° ± 10°
Усилие вращения 20-150 гс•см
Сила упора 4 кгс•см
Сила нажатия-выталкивания 4 кгс макс.
Щелчок щелчок в центре

Ресурс: 15000 циклов
R1216G-_A1-, Потенциометры роторного типа 12 мм, Резисторы переменные (потенциометры) роторного типа 12 мм

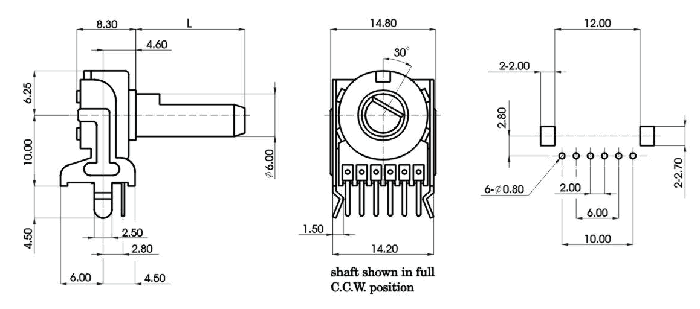

Варианты исполнения валов

Пластиковый вал



Горизонтальный тип



Вертикальный тип

F-тип
X L K I J A H B C
L 5 7 10 10 15 15 20 25
F 5 7 7 8 7 12 12 12
T-тип
X V W Y Z
L 5 10 15 20
T 5 10 15 15
S-тип
X N O R
L 10 15 20
S 7 10 12



Металлический вал



Горизонтальный тип



Вертикальный тип

F-тип
X F A B C
L 10 15 20 25
F 4 7 12 12
KQ-тип
X 0 2 3 4
L 10 15 20 25
T 3,5 7,5 10 10
M 0,5 1 2 2
