Резисторы переменные (потенциометры) роторного типа 12 мм

R125_G-_A_-

Система обозначений >>

R125_G-_A_-, Потенциометры роторного типа 12 мм, Резисторы переменные (потенциометры) роторного типа 12 мм

Технические характеристики

Электрические:
Диапазон сопротивлений 5 КОм - 500 КОм
Допуск ±20%
Номинальная мощность 0,05 Вт
Максимальное рабочее напряжение  для характеристики B: 100 V
для остальных характеристик: 50 V
Характеристики регулирования A,B,C
Остаточное сопротивление Для R <= 10 КОм = 10 Ом макс.
Для 250 КОм > R > 10 КОм = 20 Ом макс.
Для R > 250 КОм = 0,1 % от общего сопротивления
Сопротивление изоляции Более чем 50 MОм при 500 V DC
Погрешность -40~0 dB <= 3dB

Физические:
Общий угол вращения внешний: 120° ± 5°
внутренний: 300° ± 5°
Усилие вращения 30-550 гс•см
Сила упора 4-5 кгс•см
Сила нажатия-выталкивания 5 кгс макс.
Щелчок щелчок в центре
Усилие щелчка 60-450 гс•см

Ресурс: 10000 циклов
R125_G-_A_-, Потенциометры роторного типа 12 мм, Резисторы переменные (потенциометры) роторного типа 12 мм

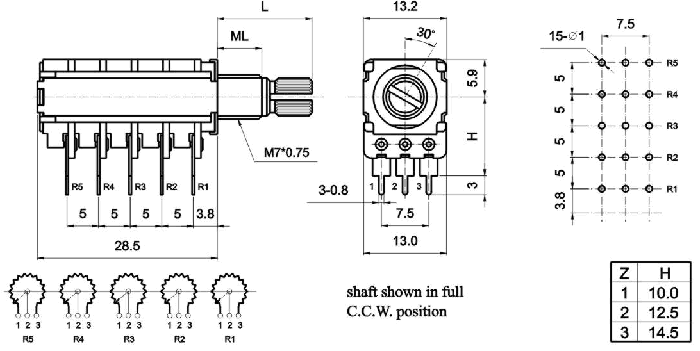

Схема принципиальная

Тип G2 G3 N1 N или G SN или SG
Расположение
выводов
Угол
поворота
120° 120° 120° 300° 300°


Тип SKL SKR GKL GKR
Расположение
выводов

Угол
поворота
300° 300° 300° 300°



Варианты исполнения валов и втулок

Втулка
M7*0,75 M9*0,75
W A
ML 7
W D E F
ML 7 26 30
KQ-тип
W=A,D W=E
X 2 3 4 5
L 15 20 25 30
T 6 10 12 12
M 0,5 1 2 2
C 0,5 0,5 0,5 0,5
X 1
L 41
T 8
M 4
C 0,5
F-тип W=A,D
X A B C
L 15 20 25
F 7 12 12
C 0,5 0,5 0,5
