Резисторы переменные (потенциометры) роторного типа 12 мм

R12C_G-_B1-

Система обозначений >>

R12C_G-_B1-, Потенциометры роторного типа 12 мм, Резисторы переменные (потенциометры) роторного типа 12 мм

Технические характеристики

Электрические:
Диапазон сопротивлений 5 КОм - 500 КОм
Допуск ±20%
Номинальная мощность 0,05 Вт
Максимальное рабочее напряжение  для характеристики B: 100 V
для остальных характеристик: 50 V
Характеристики регулирования A,B,C
Остаточное сопротивление Для R <= 10 КОм = 10 Ом макс.
Для 250 КОм > R > 10 КОм = 20 Ом макс.
Для R > 250 КОм = 0,1 % от общего сопротивления
Сопротивление изоляции Более чем 50 MОм при 500 V DC
Погрешность -40~0 dB <= 3dB

Физические:
Общий угол вращения внешний: 120° ± 5°
внутренний: 300° ± 5°
Усилие вращения 30-550 гс•см
Сила упора 4-5 кгс•см
Сила нажатия-выталкивания 5 кгс макс.
Щелчок щелчок в центре
Усилие щелчка 60-450 гс•см

Ресурс: 10000 циклов
R12C_G-_B1-, Потенциометры роторного типа 12 мм, Резисторы переменные (потенциометры) роторного типа 12 мм

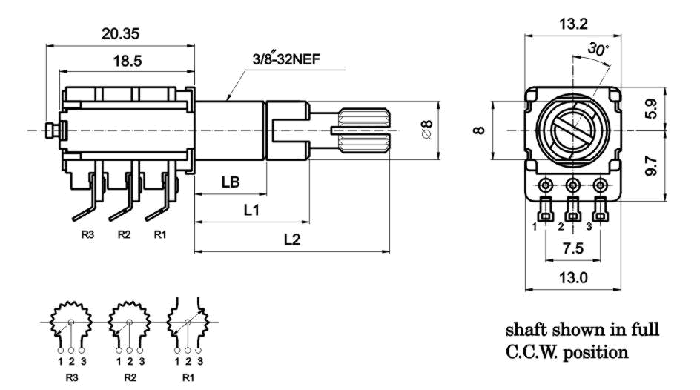

Схема принципиальная

Тип G2 G3 N1 N или G SN или SG
Расположение
выводов
Угол
поворота
120° 120° 120° 300° 300°


Тип SKL SKR GKL GKR
Расположение
выводов

Угол
поворота
300° 300° 300° 300°



Варианты исполнения валов и втулок

Втулка M7*0,75
W A B C D E
L1 21 26 32 36 41
LB 15 20 26 30 35
KQ-тип
X 1 2 3 4 5
L2 35 40 45 50 55
T 7 8 9 10 11
F 8 9 10 11 12
C 0,5 0,5 0,5 0,5 0,5
S-тип
X Q R S T U V
L2 35 40 45 47 50 55
S 7 8 9 8 10 11
C 0,5 0,5 0,5 0,5 0,5 0,5
F-тип
X A B C D E
L2 35 40 45 50 55
F 7 8 9 10 11
C 0,5 0,5 0,5 0,5 0,5
