Резисторы переменные (потенциометры) роторного типа 16 мм

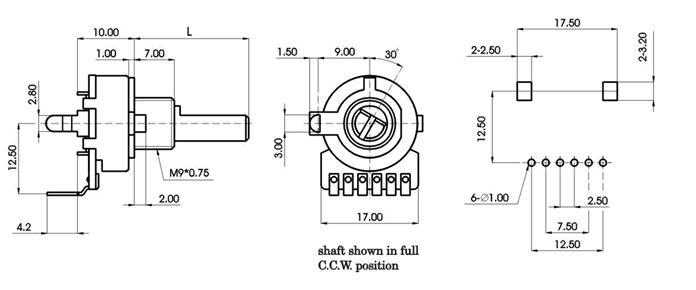

R1612G-_D1-

Система обозначений >>

R1612G-_D1-, Потенциометры роторного типа 16 мм, Резисторы переменные (потенциометры) роторного типа 16 мм

Технические характеристики

Электрические:
Диапазон сопротивлений 5 КОм - 2 МОм
Допуск ±20% (при более чем 1 МОм ±30%)
Номинальная мощность для характеристики B: 0,1 Вт
для остальных характеристик: 0,05 Вт
Максимальное рабочее напряжение  для характеристики B: 100 В
для остальных характеристик: 50 В
Характеристики регулирования A,B
Остаточное сопротивление Для R <= 10 КОм = 10 Ом макс.
Для 250 КОм > R > 10 КОм = 20 Ом макс.
Для R > 250 КОм = 0,1 % от общего сопротивления
Погрешность -40~0 dB <= 3dB
Сопротивление изоляции Более чем 100 MОм при 250 V DC
Пробойное напряжение 1 минута или более при 250 V AC

Физические:
Общий угол вращения 300° ± 5°
Усилие вращения 20-150 гс•см
Сила упора 6 кгс•см
Сила нажатия-выталкивания 5 кгс макс.

Ресурс: 15000 циклов
R1612G-_D1-, Потенциометры роторного типа 16 мм, Резисторы переменные (потенциометры) роторного типа 16 мм



Варианты исполнения валов

T-тип
X V L M N O P Q
L 5 10 15 20 25 30 35
T 5 8 12 12 12 12 12
F-тип
X K F J I H A G B C D E
L 9 10 10 12 14 15 20 20 25 30 35
F 9 7 9 8 9 12 12 12 12 12 12
C 0,5 0,5 0,5 0,5 0,5 0,5 1,5*1,0 0,5 0,5 0,5 0,5
