Резисторы переменные (потенциометры) роторного типа 16 мм

R1612N-_A2-

Система обозначений >>

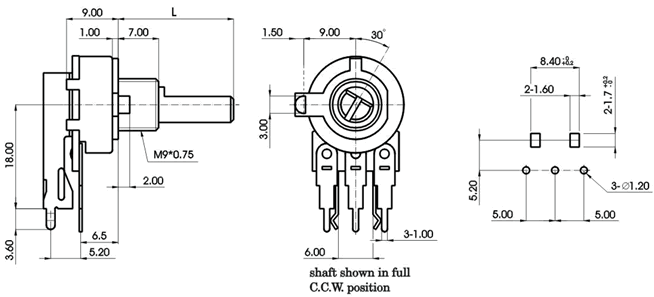

R1612N-_A2-, Потенциометры роторного типа 16 мм, Резисторы переменные (потенциометры) роторного типа 16 мм

Технические характеристики

Электрические:
Диапазон сопротивлений 5 КОм - 2 МОм
Допуск ±20% (при более чем 1 МОм ±30%)
Номинальная мощность для характеристики B: 0,1 Вт
для остальных характеристик: 0,05 Вт
Максимальное рабочее напряжение  для характеристики B: 100 В
для остальных характеристик: 50 В
Характеристики регулирования A,B,C,W
Остаточное сопротивление Для R <= 10 КОм = 10 Ом макс.
Для 250 КОм > R > 10 КОм = 20 Ом макс.
Для R > 250 КОм = 0,1 % от общего сопротивления
Сопротивление изоляции Более чем 100 MОм при 250 V DC
Пробойное напряжение 1 минута и более при 250 V AC

Физические:
Общий угол вращения 300° ± 5°
Усилие вращения 20-150 гс•см
Сила упора 6 кгс•см
Сила нажатия-выталкивания 5 кгс макс.

Ресурс: 15000 циклов
R1612N-_A2-, Потенциометры роторного типа 16 мм, Резисторы переменные (потенциометры) роторного типа 16 мм



Варианты исполнения валов

Пластиковый вал
F-тип
X H F A B C D E
L 4 10 15 20 25 30 35
F 3,7 7 12 12 12 12 12
C 1 0,5 0,5 0,5 0,5 0,5 0,5
T-тип
X L M V O P Q
L 10 15 20 25 30 35
T 8 12 12 12 12 12
