Резисторы переменные (потенциометры) роторного типа 16 мм

R1613N-_A1-

Система обозначений >>

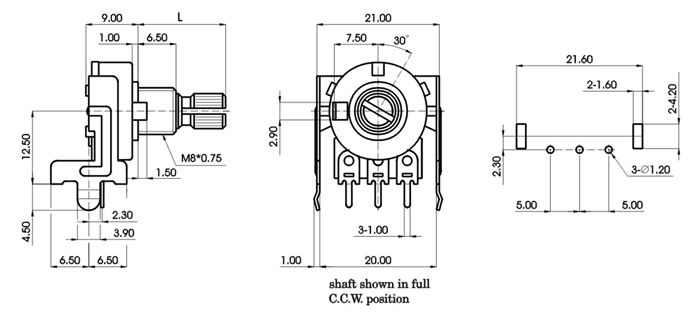

R1613N-_A1-, Потенциометры роторного типа 16 мм, Резисторы переменные (потенциометры) роторного типа 16 мм

Технические характеристики

Электрические:
Диапазон сопротивлений 5 КОм - 2 МОм
Допуск ±20% (при более чем 1 МОм ±30%)
Номинальная мощность для характеристики B: 0,1 Вт
для остальных характеристик: 0,05 Вт
Максимальное рабочее напряжение  для характеристики B: 100 В
для остальных характеристик: 50 В
Характеристики регулирования A,B,C,W
Остаточное сопротивление Для R <= 10 КОм = 10 Ом макс.
Для 250 КОм > R > 10 КОм = 20 Ом макс.
Для R > 250 КОм = 0,1 % от общего сопротивления
Сопротивление изоляции Более чем 100 MОм при 250 V DC
Пробойное напряжение 1 минута и более при 250 V AC

Физические:
Общий угол вращения 300° ± 5°
Усилие вращения 20-150 гс•см
Сила упора 6 кгс•см
Сила нажатия-выталкивания 5 кгс макс.

Ресурс: 15000 циклов
R1613N-_A1-, Потенциометры роторного типа 16 мм, Резисторы переменные (потенциометры) роторного типа 16 мм



Варианты исполнения валов

Металлический вал

KQ-тип
X 2 3 4
L 15 20 25
T 6 10 12
M 1,5 2 4
