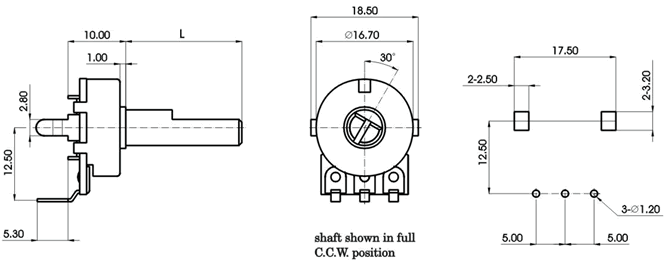

R1616N-_D1-

Технические характеристики

Электрические:
Диапазон сопротивлений	5 КОм - 2 МОм
Допуск	±20% (при более чем 1 МОм ±30%)
Номинальная мощность	для характеристики B: 0,1 Вт для остальных характеристик: 0,05 Вт
Максимальное рабочее напряжение	для характеристики B: 100 В для остальных характеристик: 50 В
Характеристики регулирования	A,B,C,W
Остаточное сопротивление	Для R <= 10 КОм = 10 Ом макс. Для 250 КОм > R > 10 КОм = 20 Ом макс. Для R > 250 КОм = 0,1 % от общего сопротивления
Сопротивление изоляции	Более чем 100 MОм при 250 V DC
Пробойное напряжение	1 минута и более при 250 V AC

Физические:
Общий угол вращения	300° ± 5°
Усилие вращения	20-150 гс•см
Сила упора	6 кгс•см
Сила нажатия-выталкивания	5 кгс макс.

Ресурс:	15000 циклов

Варианты исполнения валов

Пластиковый вал

F-тип

X	H	F	A	B	C	D	E
L	4	10	15	20	25	30	35
F	3,7	7	12	12	12	12	12
C	1	0,5	0,5	0,5	0,5	0,5	0,5

T-тип

X	L	M	V	O	P	Q
L	10	15	20	25	30	35
T	8	12	12	12	12	12
