Резисторы переменные (потенциометры) роторного типа 16 мм

R16P2S-_D1-

Система обозначений >>

R16P2S-_D1-, Потенциометры роторного типа 16 мм, Резисторы переменные (потенциометры) роторного типа 16 мм

Технические характеристики

Электрические:
Диапазон сопротивлений 5 КОм - 1 МОм
Допуск ±20% (при более чем 1 МОм ±30%)
Номинальная мощность 0,2 Вт
Максимальное рабочее напряжение  250 V AC, 10A
Напряжение пробоя 1 минута или более при 250 V DC
Характеристики регулирования A,B
Остаточное сопротивление Для R <= 10 КОм = 10 Ом макс.
Для 250 КОм > R > 10 КОм = 20 Ом макс.
Для R > 250 КОм = 0,1 % от общего сопротивления

Физические:
Общий угол вращения 270° ± 5°
Усилие вращения 10-100 гс•см
Сила упора 5кгс•см
Сила нажатия-выталкивания 8кгс макс.
Щелчок 0-16 фиксаторов
Усилие щелчка 50-150 гс•см

Ресурс: 15000 циклов
R16P2S-_D1-, Потенциометры роторного типа 16 мм, Резисторы переменные (потенциометры) роторного типа 16 мм

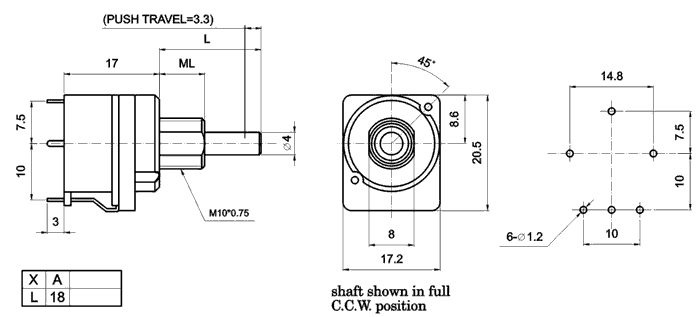

Варианты исполнения валов

R16R_S-
F-тип
X 1 2
L 17 19
F 8 8
S-тип
X 4
L 19

F-тип
X M
L 19
F 8
R16 _ _ S-
      V W
V P R
Вид переключателя Нажимной Роторный


W 1 2 3 4 5 6
Материал вала Латунь Пластик Латунь Пластик Латунь Пластик
ML 8 8 9 9 10,5 10,5
