Резисторы переменные (потенциометры) роторного типа 21 мм

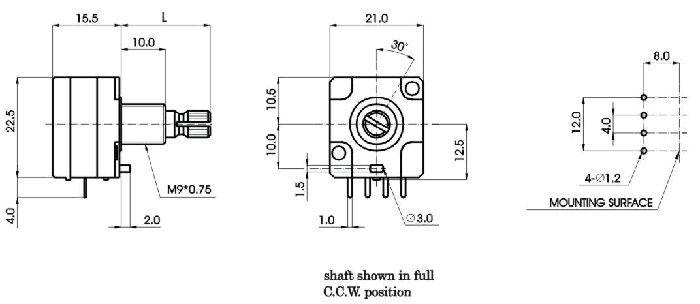

R2112N-_A1-

Система обозначений >>

R2112N-_A1-, Потенциометры роторного типа 21 мм, Резисторы переменные (потенциометры) роторного типа 21 мм

Технические характеристики

Электрические:
Диапазон сопротивлений 10 КОм - 1 МОм
Допуск ±20% (при более чем 1 МОм ±30%)
Номинальная мощность 0,05 Вт
Максимальное рабочее напряжение  150 V AC / 20 V DC
Характеристики регулирования A,B
Остаточное сопротивление Для R <= 10 КОм = 10 Ом макс.
Для 250 КОм > R > 10 КОм = 20 Ом макс.
Для R > 250 КОм = 0,1 % от общего сопротивления
Шум при регулировании Менее чем 100 мВ
Сопротивление изоляции Более чем 100 MОм при 250 V DC
Погрешность -40~0 dB <= 3 dB

Физические:
Общий угол вращения 300° ± 5°
Усилие вращения 20-200 гс•см
Сила упора 7 кгс•см
Сила нажатия-выталкивания 8 кгс макс.
Люфт вала 0,7*L/30mmp-p макс.

Ресурс: 10000 циклов
R2112N-_A1-, Потенциометры роторного типа 21 мм, Резисторы переменные (потенциометры) роторного типа 21 мм



Варианты исполнения валов

F-тип
X B C D
L 20 25 30
F 7 12 12
S-тип
X R S T
L 20 25 30
KQ-тип
X 3 4 5
L 20 25 30
K 7 10 12
D 1 2 2
S 7,5 11 14
